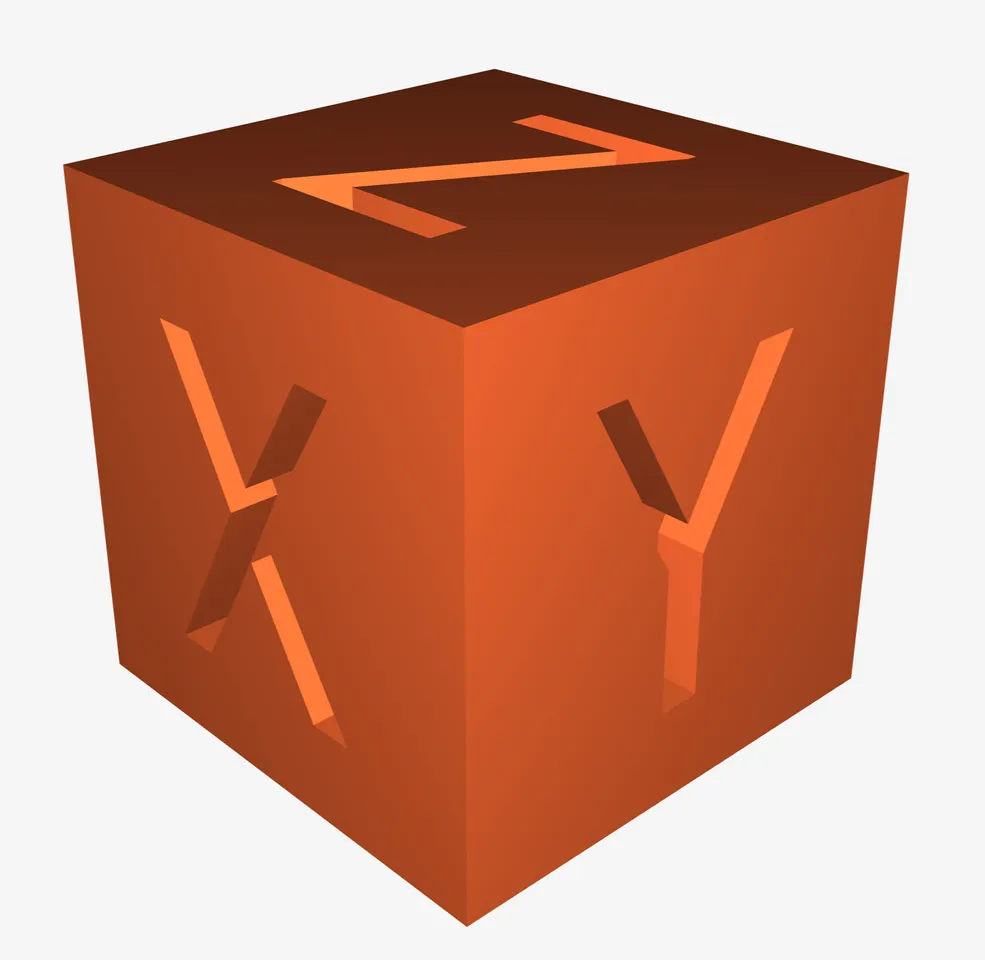

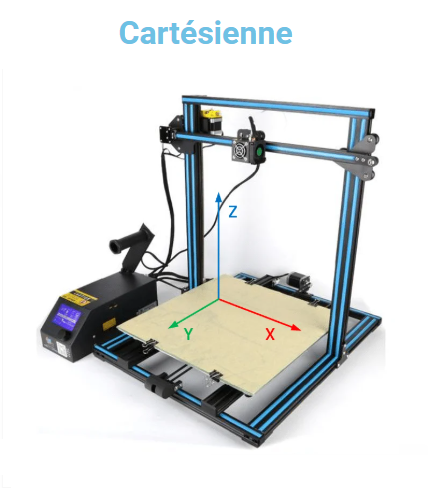

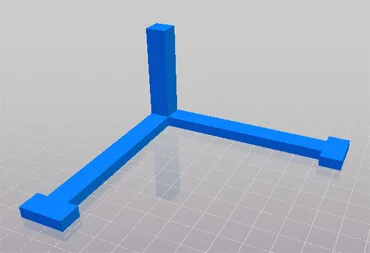

Dimensions planaires 2D ( X et Y )
Dimension Z spécifique à l’impression 3D
Qu'est-ce que la technologie d'impression 3D FDM ?
FDM ( Fused Deposition Modeling / Dépôt de Fil / FFF) :
Technique d’impression 3D créant des pièces de façon additive utilisant du filament fondu puis déposé couche par couche à partir d’un modèle conçu par un logiciels de conception 3D.

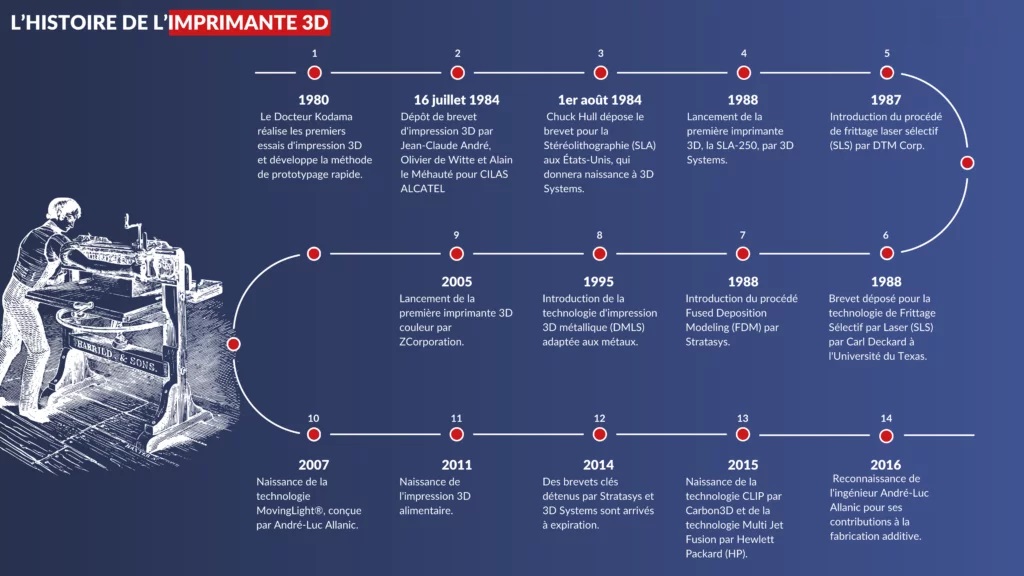

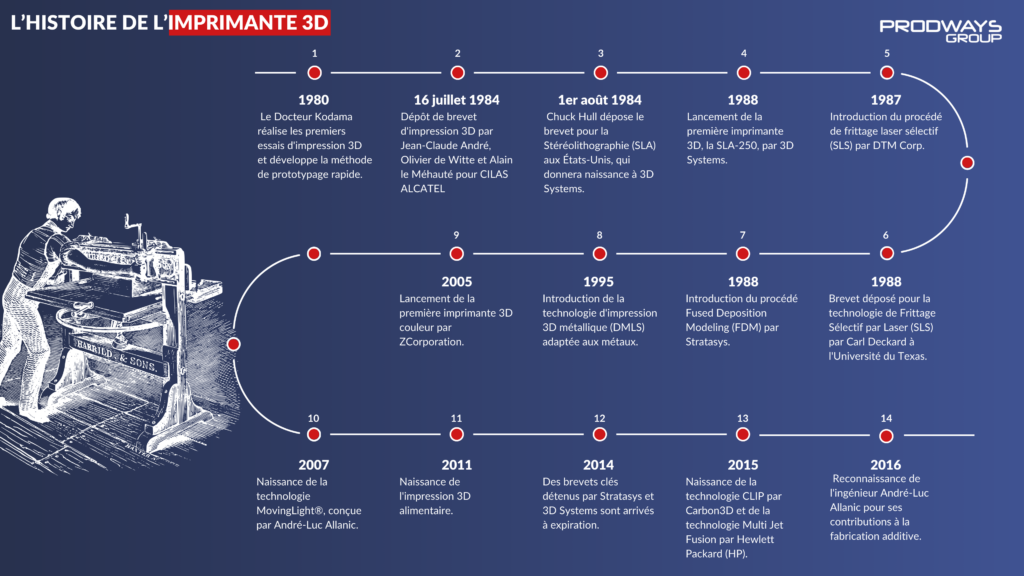

Le premier brevet sur la « fabrication additive » fut déposé le 16 juillet 1984 par trois Français : Jean-Claude André, Olivier de Witte et Alain le Méhauté pour l’entreprise Cilas Alcatel.

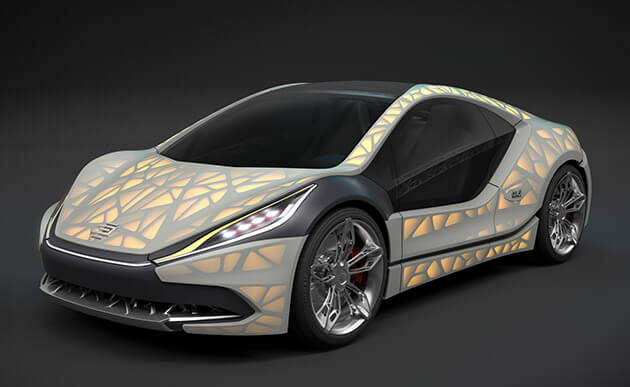

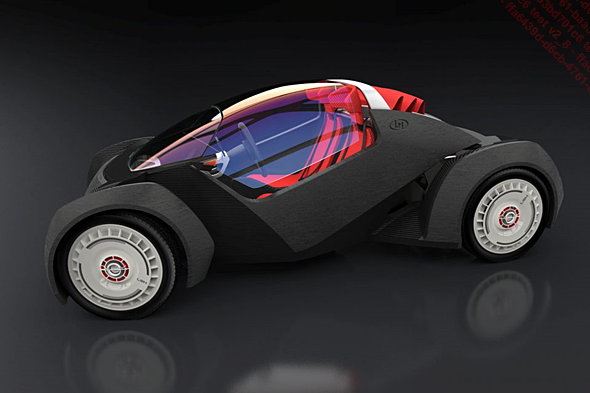

Des voitures imprimée en 3D sont créées. Leur structure principale est entièrement imprimée. De nombreux acteurs de l’industrie s’intéressent de près à la fabrication additive dont, en premier lieu, les constructeurs allemands BMW et Audi.

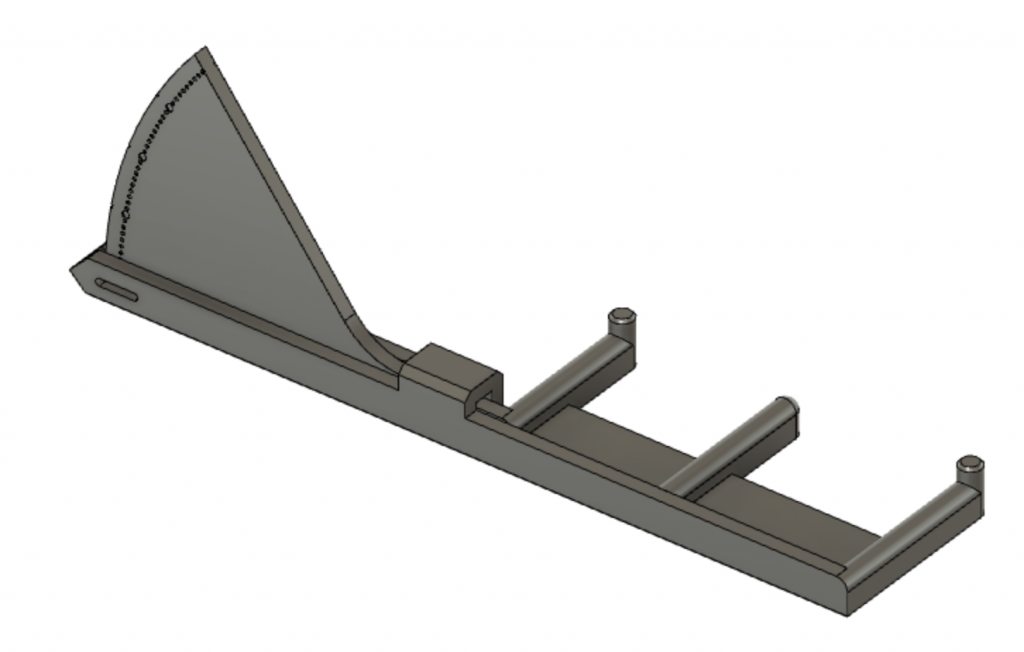

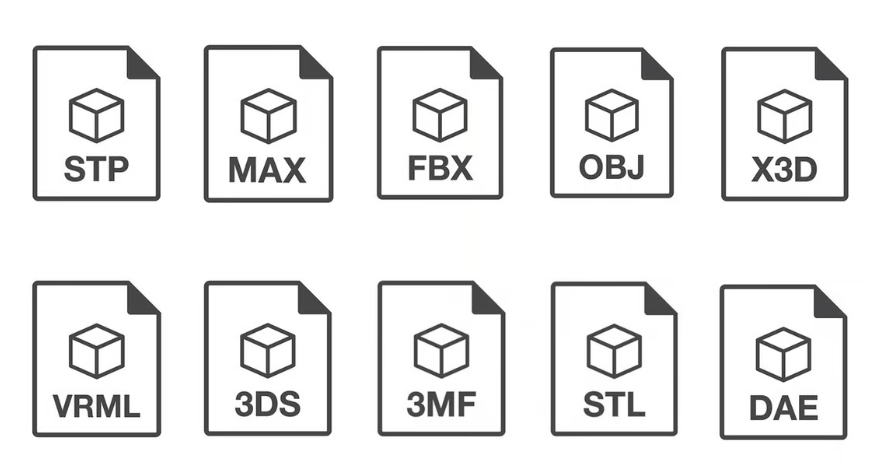

Logiciels de Conception Assistée par Ordinateur ( CAO / CAD )
Logiciel qui permet à l’utilisateur de créer des dessins en 2D et 3D, d’effectuer des simulations et de modéliser des objets physiques.

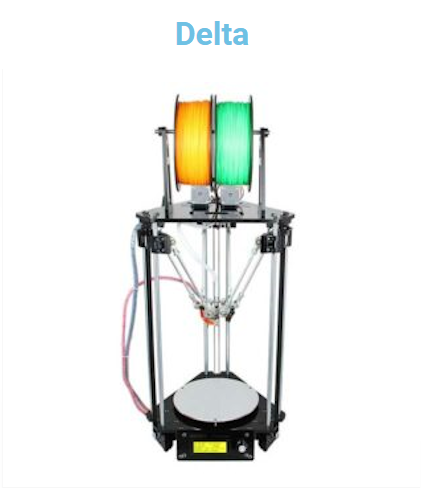

- Imprimante 3D par dépôt de fil fondu ( FDM ) ( Couleurs )
- Imprimante 3D stéréolithographique ( SLA ) ( HD )
- Imprimante 3D stéréolithographique masquée ( MSLA ) ( LCD )
- Imprimante 3D à frittage sélectif par laser ( SLS )
- Imprimante 3D à métal ( DMLS ) ( SLM ) ( DMLM )
- Imprimante 3D Multi Jet Fusion ( MJF ) ( Couleurs )
- Imprimante 3D Carbon Digital Light Synthesis ( DLS ) ( HD )
- Imprimante 3D par jet de matière ( Polyjet ) ( HD )
- Imprimante 3D Digital Light Processing ( DLP )

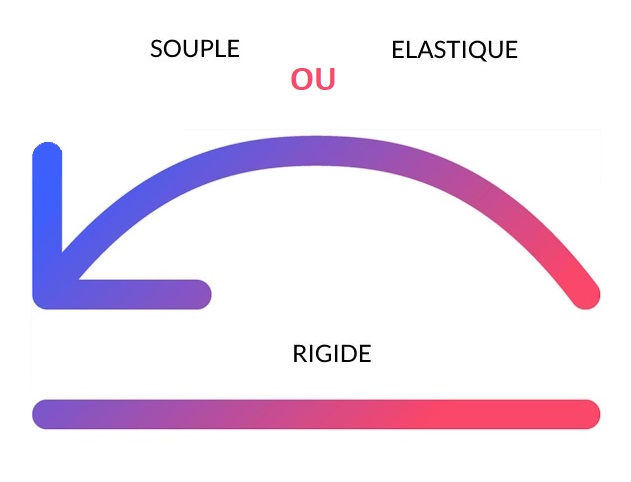

Résistance
/ Choc / Chimique / Thermique / UV / Eau /

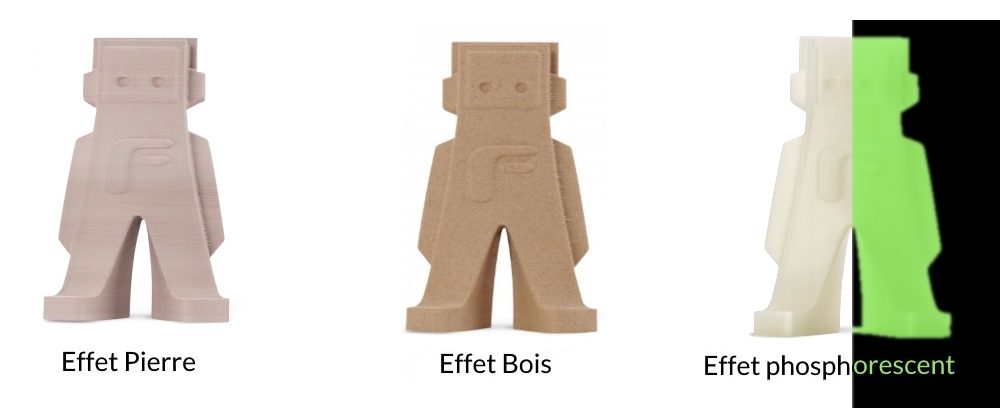

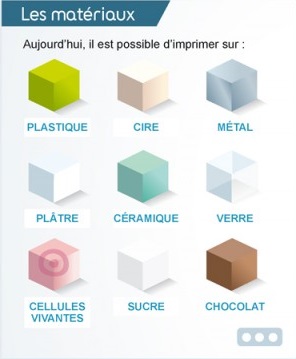

A chacun sa matière !
/ Lisse / Pailletée / Métallisée / Mate / Brillante / Transparente /
* Liste non exhaustive
/ ABS / PETG / HIPS / TPU / PC / PVA / PP / ASA / NYLON / PLA / PMMA / PVDF / PPSU / PEI / PEKK / PEEK / TPS / BVOH /

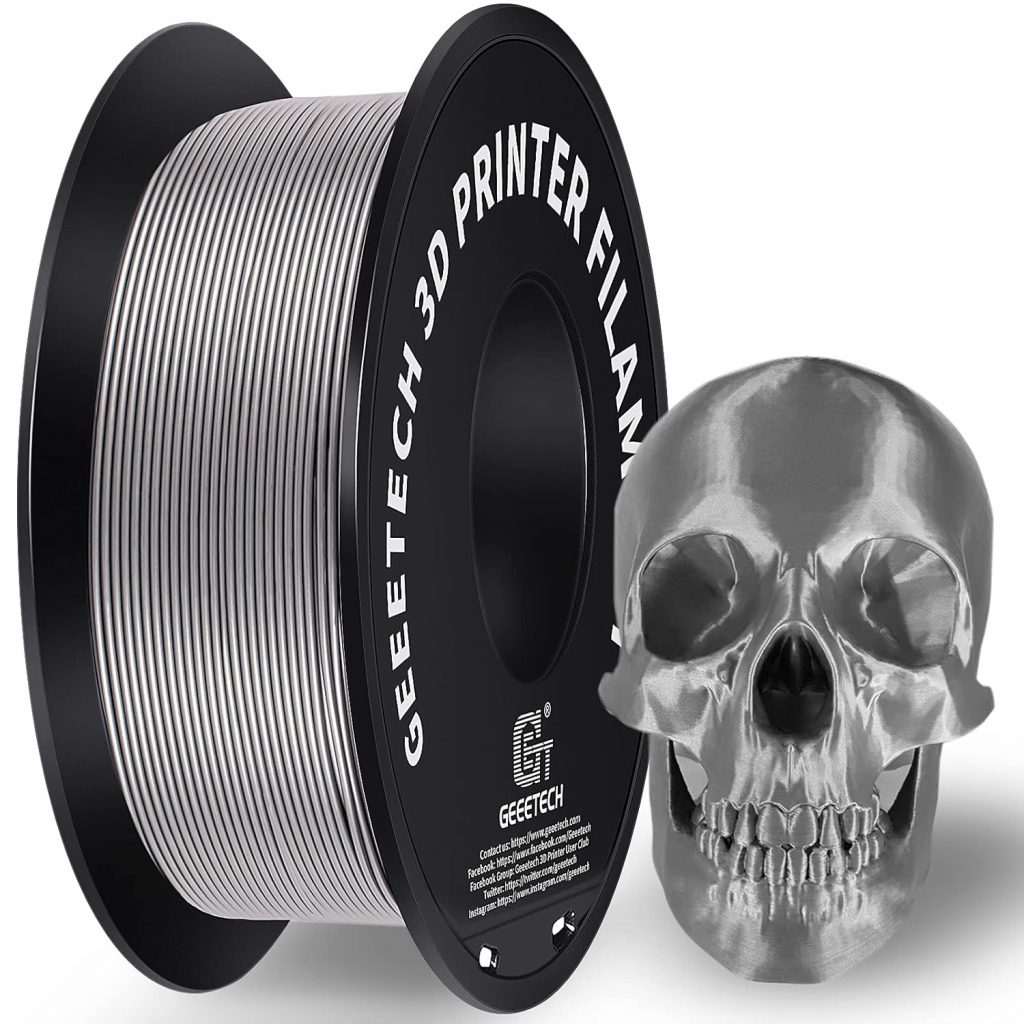

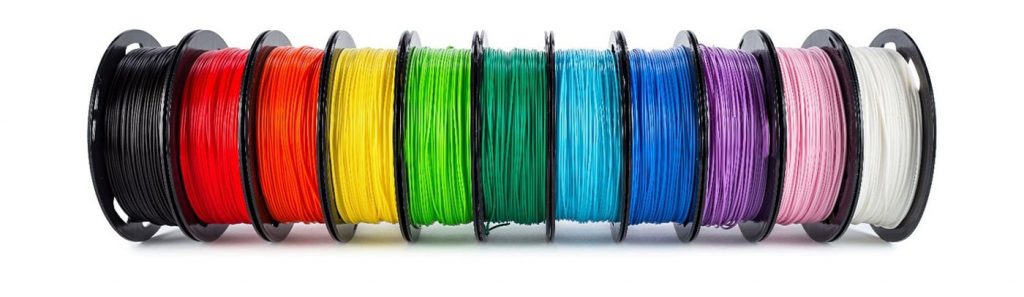

Il en existe de nombreux types avec différentes propriétés et couleurs

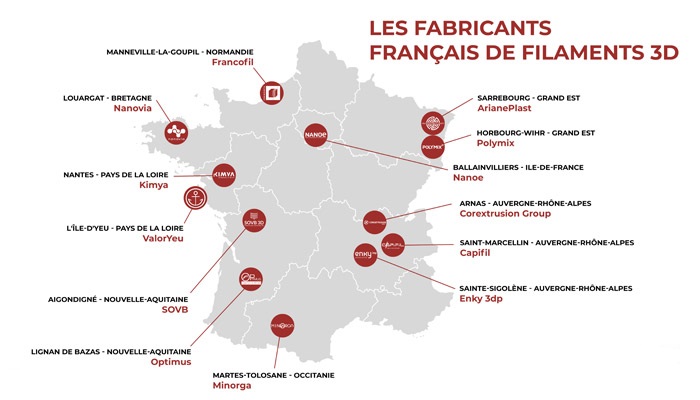

Plus de 700 entreprises du monde entier qui fabriquent ou vendent du filament

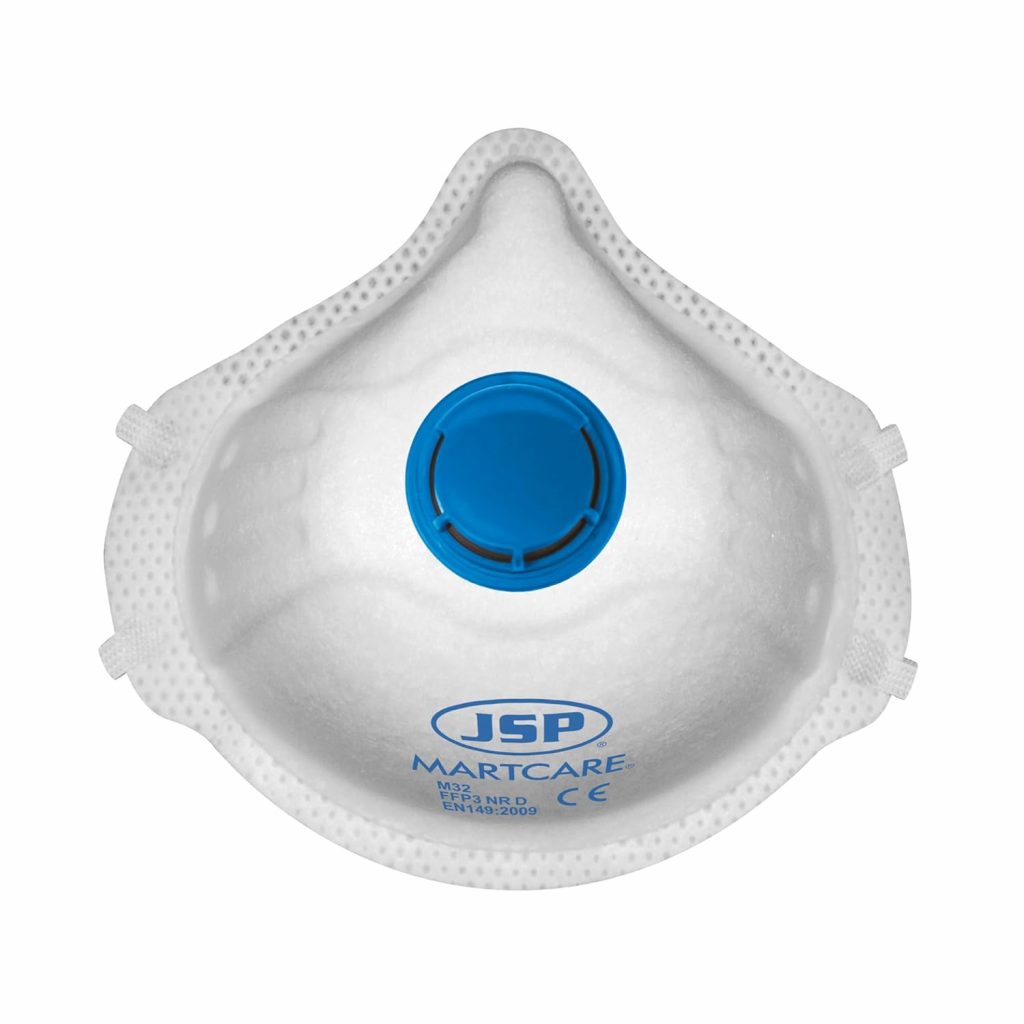

Masque FFP3
Comment est fabriqué le filament ?
Tout d’abord, de la résine plastique brute sous forme de granulés est produite qui pourront être mélangés à des additifs pour obtenir les propriétés mécaniques souhaitées.
Le processus de création d’un filament d’impression 3D est appelé
« compoundage »
Filaments thermoplastiques
PIGMENTS
Plastiques techniques
ULTEM

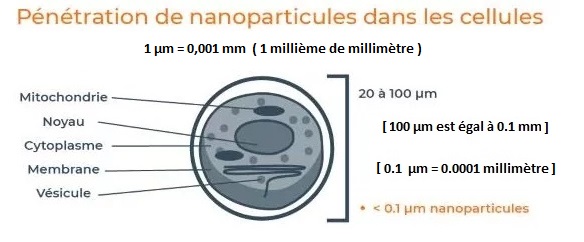

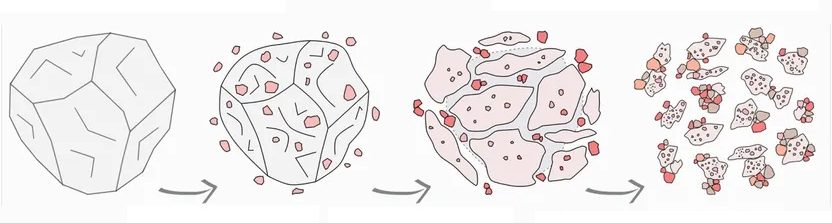

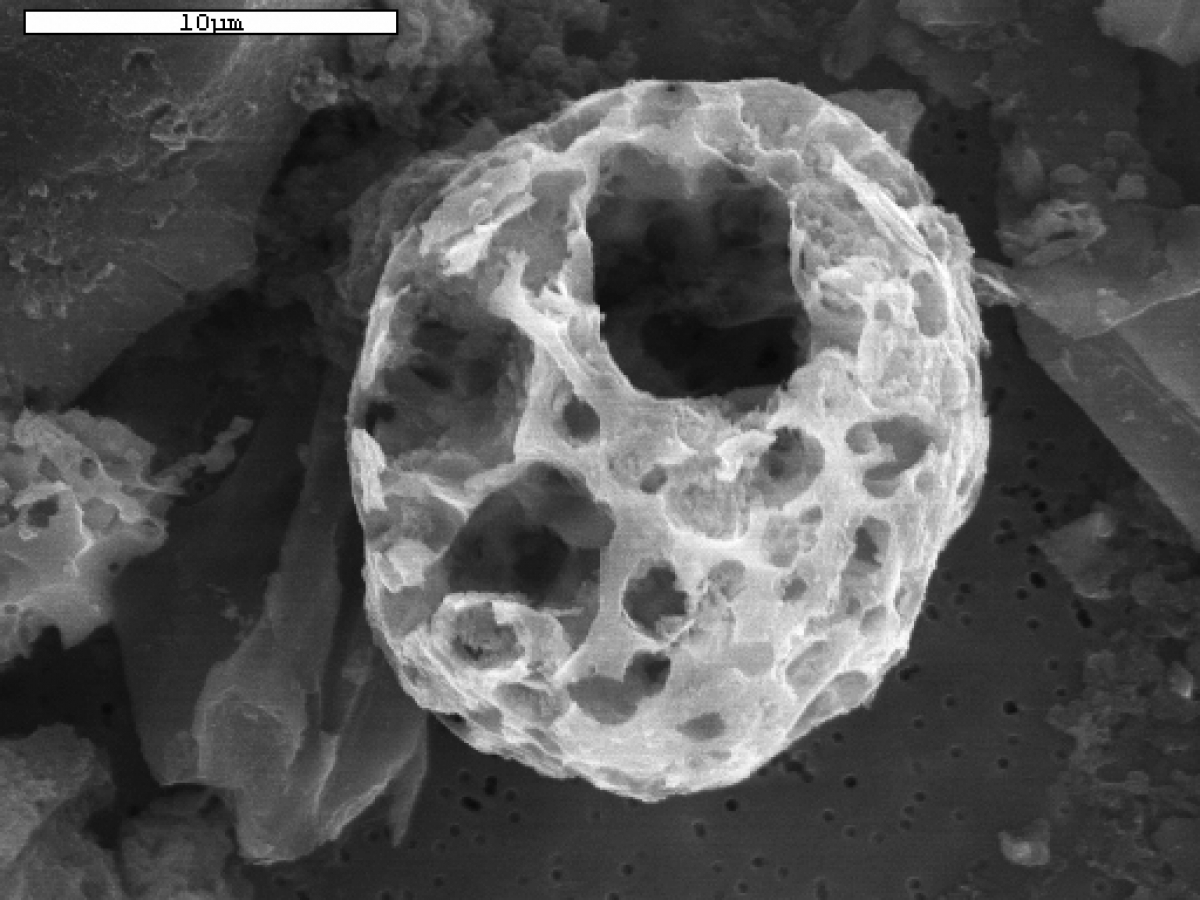

Limiter votre exposition aux particules de plastique ( Nano )
Le micron ( µ ) est un nom obsolète du micromètre ( µm ) unité de mesure au microscope qui est une fraction décimale de l’unité SI de base de la longueur — le mètre. Le terme micron et le symbole µ, représentant le micromètre, ont été officiellement abrogés par le Système international d’unités ( SI ) en 1967.

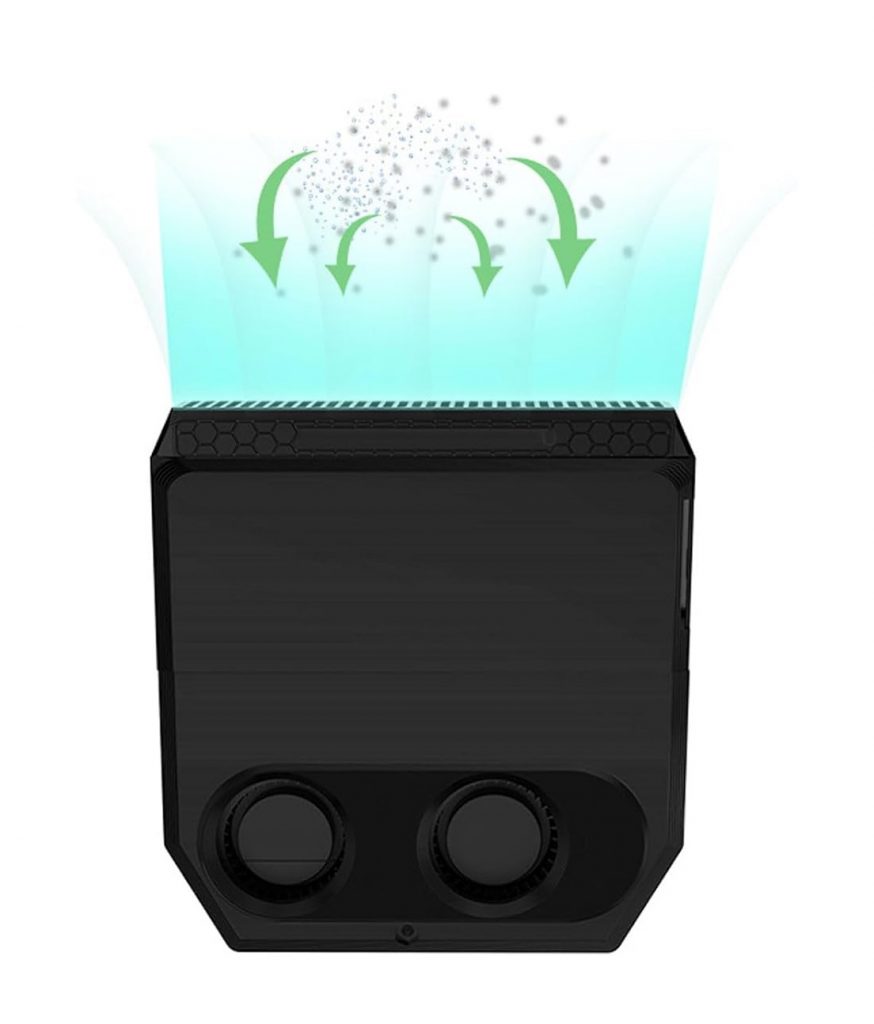

( PUF / UFP) = Filtration HEPA ( H14 Nano ) + charbon actif ( COV )
- A remplacer tous les 6 mois : impressions moyennes
- A remplacer tous les 3 mois : impressions régulières
Filtre NF EN 1822 - 1 / NF EN ISO 29463-4 ( MPPS )
Pour l’impression 3D => H13 – 14 / U15 !
- EPA = Efficient Particulate Air Filter ( E12 )
- HEPA = High Efficient Particulate Air Filter ( H13-14 )
- ULPA = Ultra Low Penetration Air Filter ( U15 )
DIY Multicolor Filament Connector

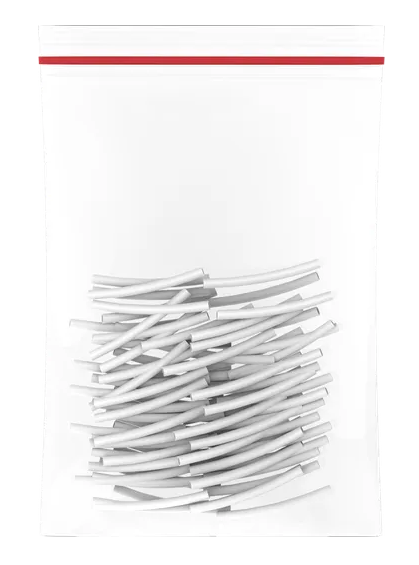

Douilles PTFE - 200 pièces
- Diamètre intérieur : 1,8 mm
- Diamètre extérieur : 2,2 mm
- Longueur : 26 mm

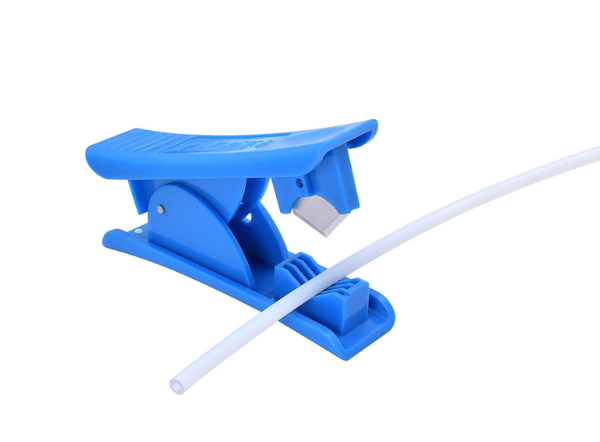

Coupe filaments / PTFE
Tube PTFE
Protections contre les variations chimique
Les matériaux deviennent toxiques à certaines températures !

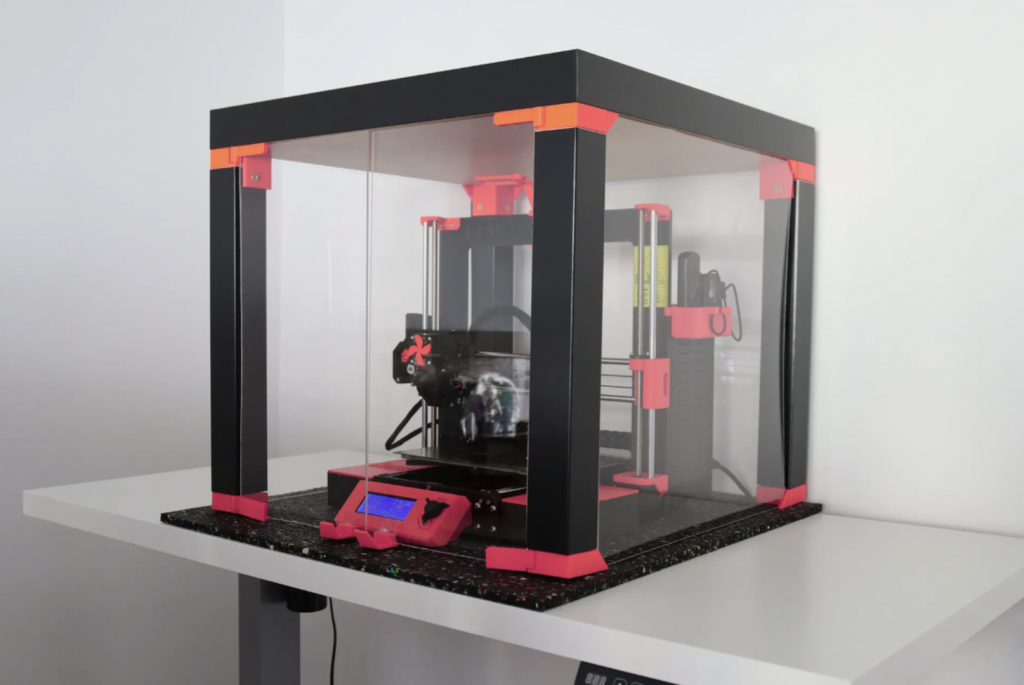

/ Housse / Caisson / Imprimante fermée /
- Changements thermiques ( Déformations des impressions )
- Isolation phonique
- Odeurs

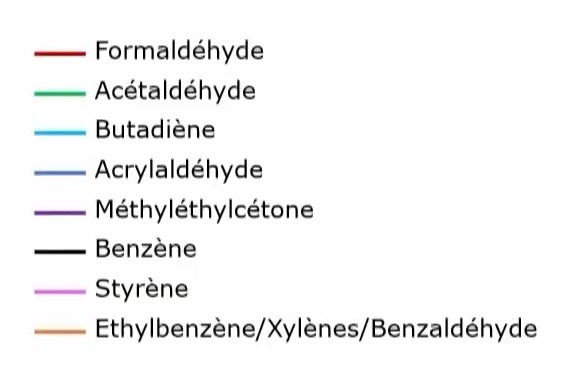

- Expositions PUF & COV
- Anti-Poussière

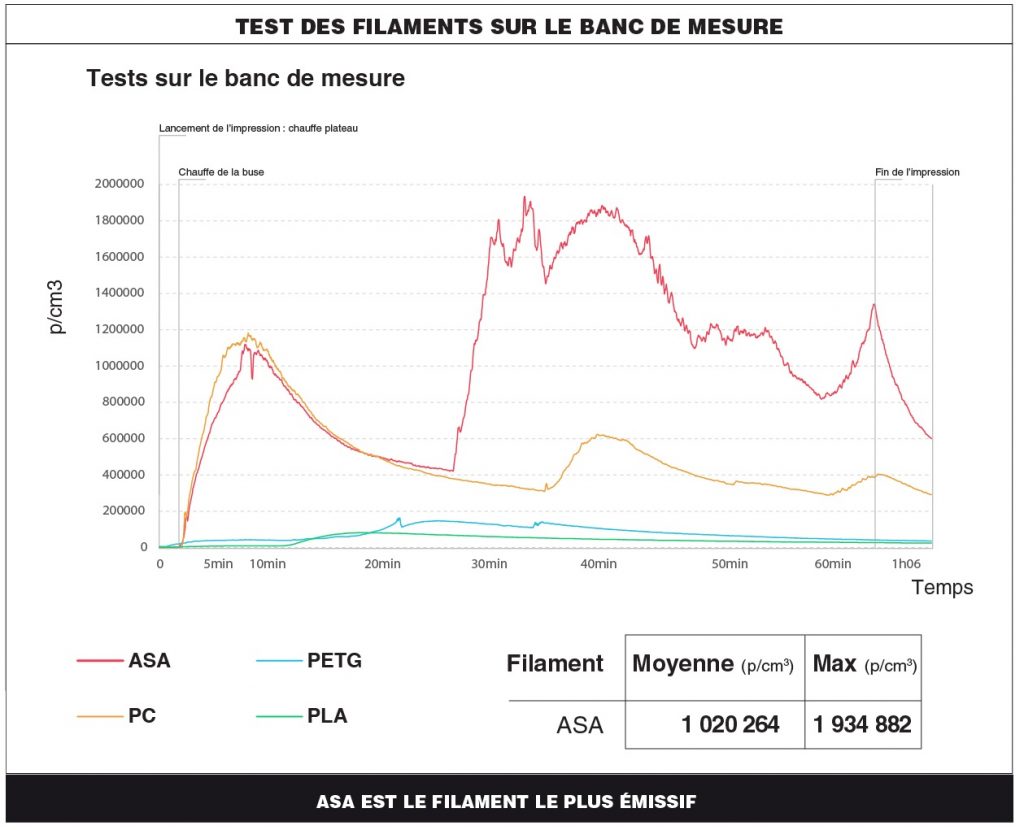

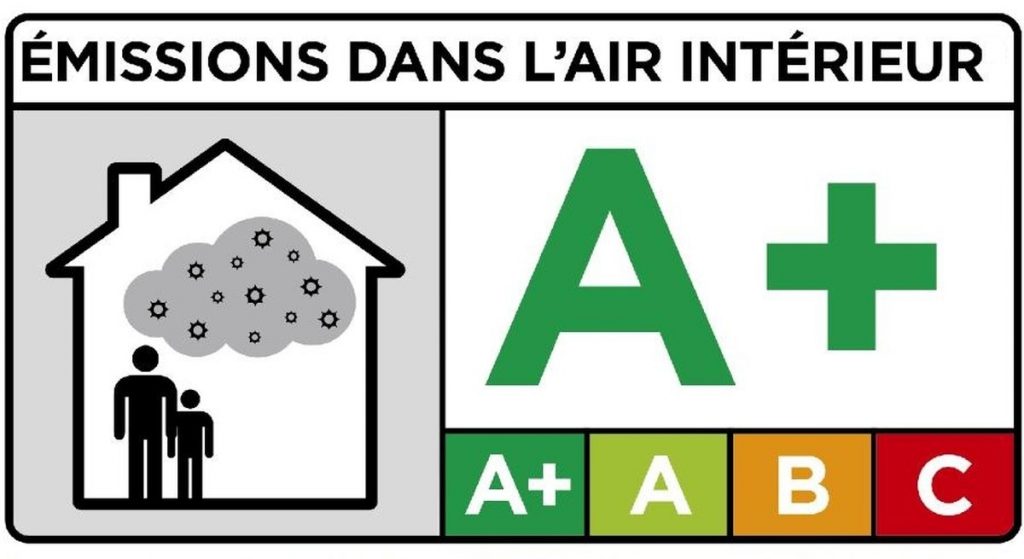

Emissions de nanoparticules
Ouvrir grand vos fenêtres pendant 5 à 10 minutes tous les jours permet de renouveler suffisamment l’air des pièces sans refroidir votre maison !
Placer votre imprimante dans une pièce bien ventilée
Réduire la vitesse d’impression et imprimer à la température la plus basse

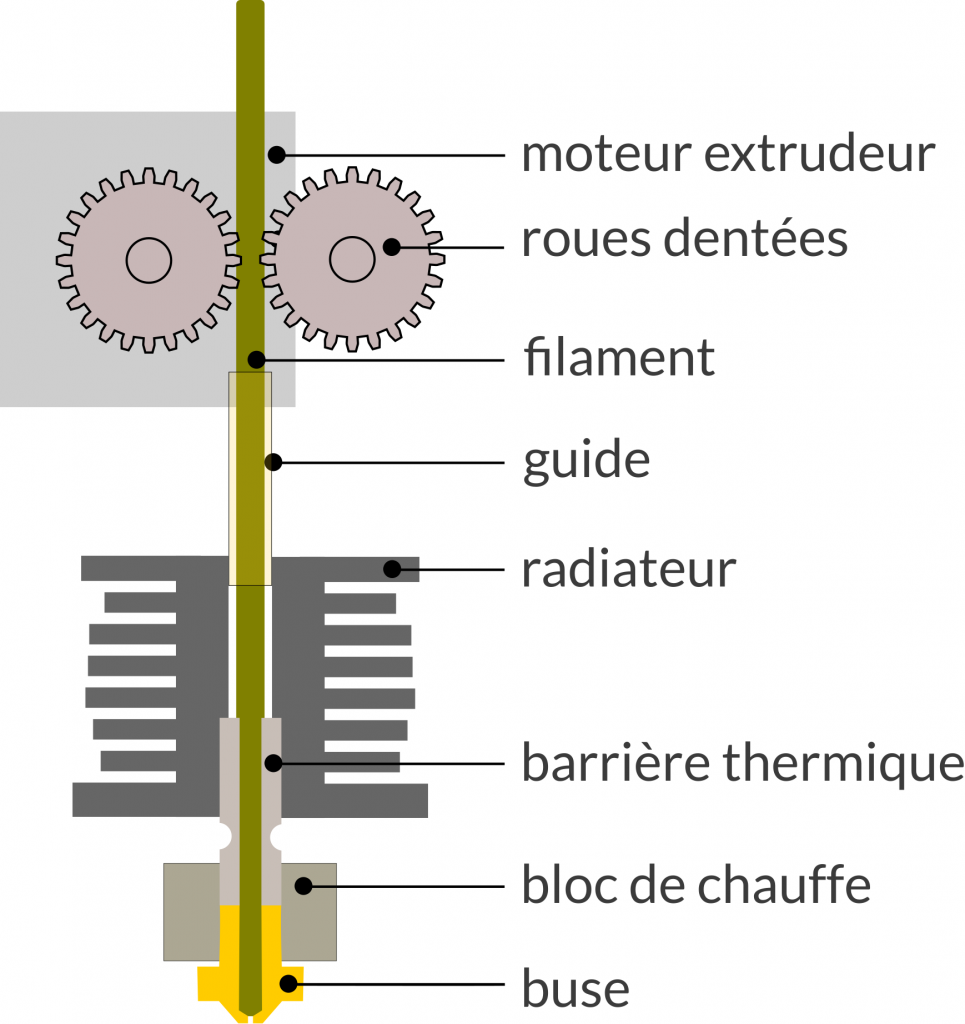

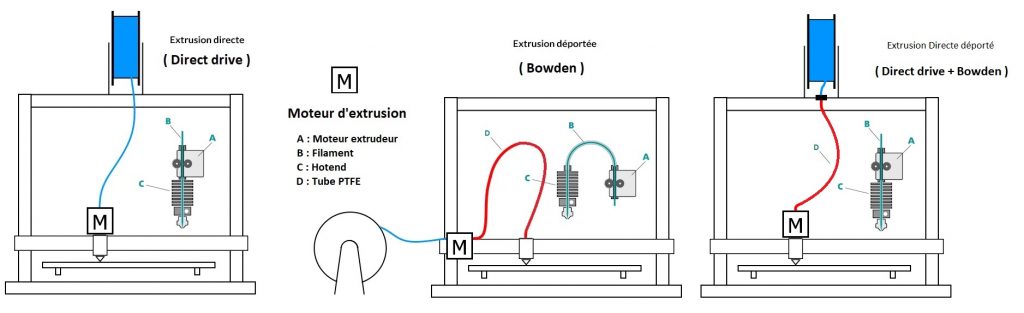

Extrudeuses : alimentation du filament dans la tête d'impression

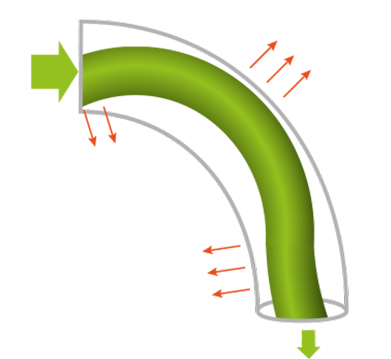

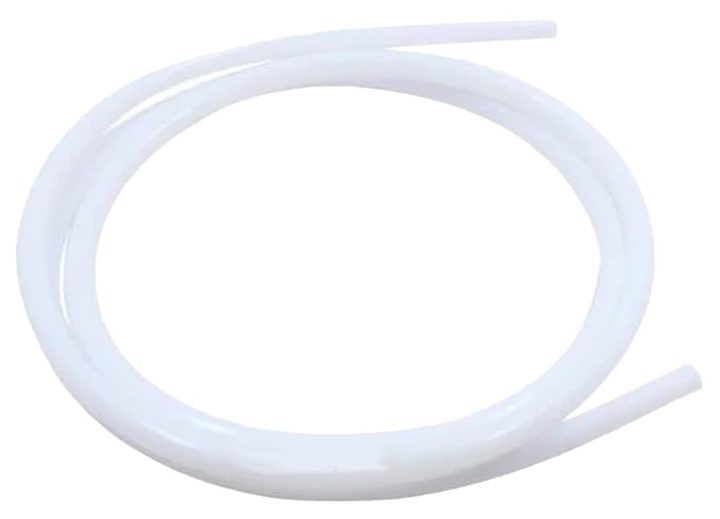

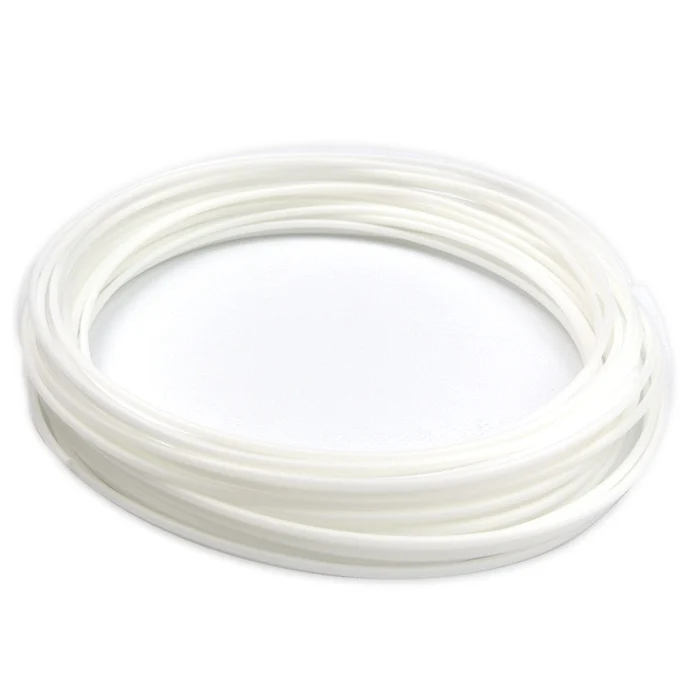

Tube PTFE
Il permet de guider le filament en plastique fondu de la bobine jusqu’à la buse d’extrusion.
Certains matériaux ont tendance à fléchir à l’intérieur du tube !
Quel diamètre de fil choisir ?
Entre 1992 et 2000 le filament 3mm est né avec l’invention du système d’extrusion déporté mais à mesure que la technologie a évolué, les grands fabricants d’imprimantes 3D ont demandé le changement à 2.85 mm pour être une mesure standard dans le monde de la fabrication industrielle.
En 2006 Les premières imprimantes 3D de bureau était distribué avec un filament au diamètre 1.75 mm et un système dit d’extrusion directe qui est devenu de loin le format de filament le plus populaire disponible.
Hotend doublé de PTFE ou en metal
- La buse : Une partie métallique par laquelle le filament fondu est extrudé.
- Le dissipateur thermique : Il aide à maintenir la température stable en dissipant la chaleur excessive, empêchant ainsi le filament de fondre prématurément dans la zone froide.
- La zone de chauffe : Cette section chauffe le filament à la température nécessaire pour la fusion et l’extrusion.
Hotends = Blocs de Chauffe
Volume d'impression 3D
Il détermine la taille maximum des objets pouvant être imprimés
Exemple de tailles d'impression
Taille d‘Impression : 420x420x500mm³
Taille d‘Impression : 300x300x300mm³
Taille d‘Impression : 250x250x260mm³
Taille d‘Impression : 225x225x265mm³
Taille d‘Impression : 220x220x250mm³
Taille d‘Impression : 210x210x205mm³
Résolution d’impression XY / Z
La résolution d’impression 3D est un paramètre important de l’impression 3D qui fait référence au niveau de détail qu’une imprimante peut atteindre, ce qui a un impact direct sur la précision des objets imprimés.

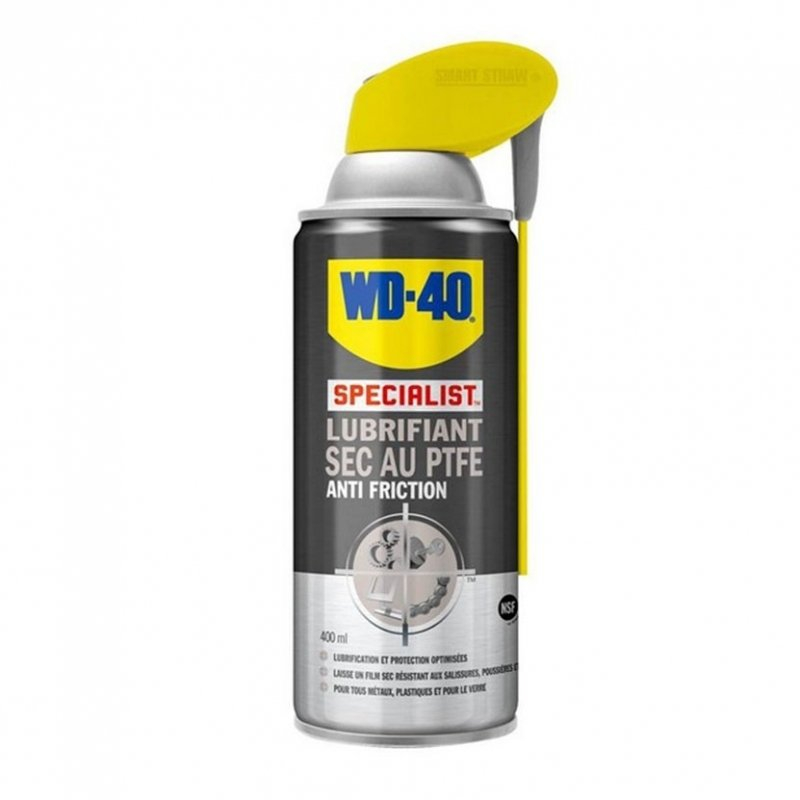

Lubrifiant Sec Axe XY

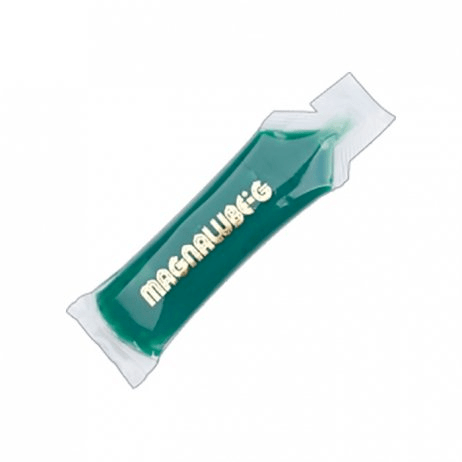

Graisse Axe Z

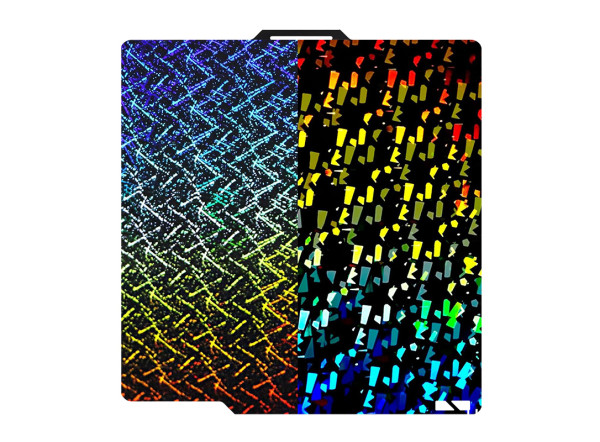

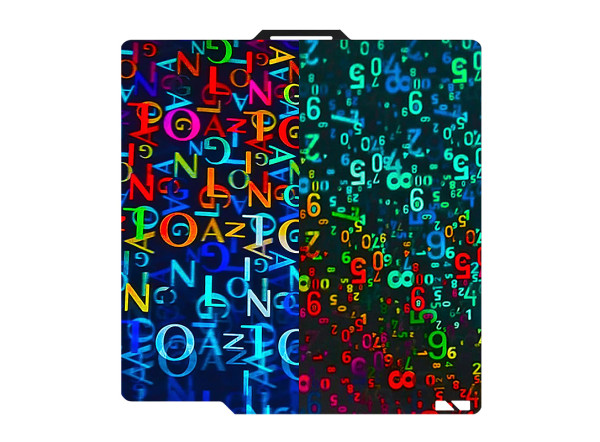

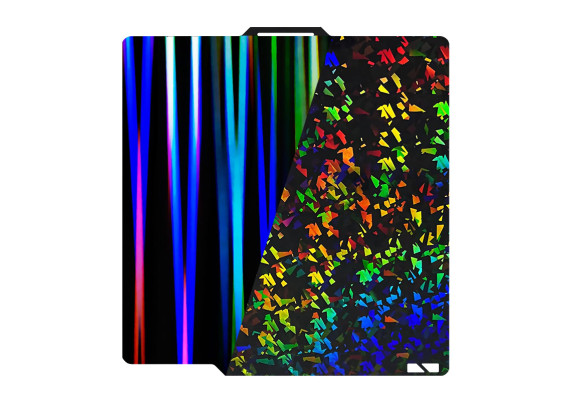

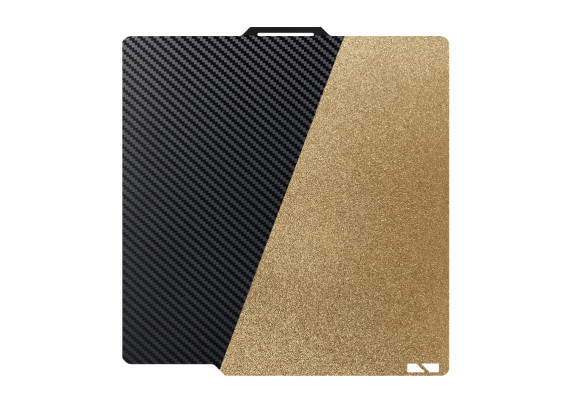

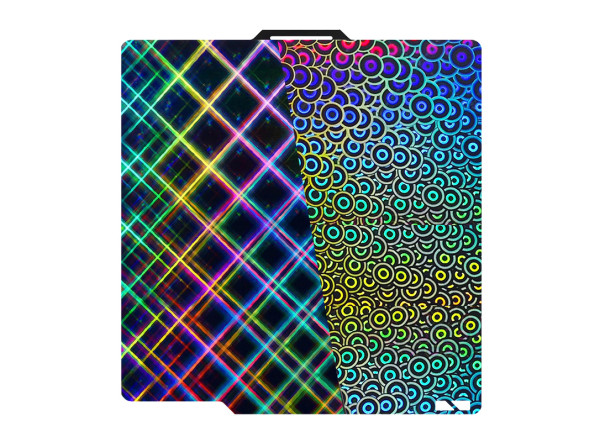

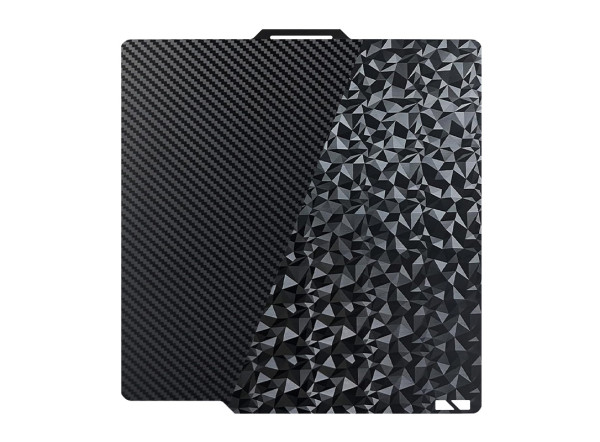

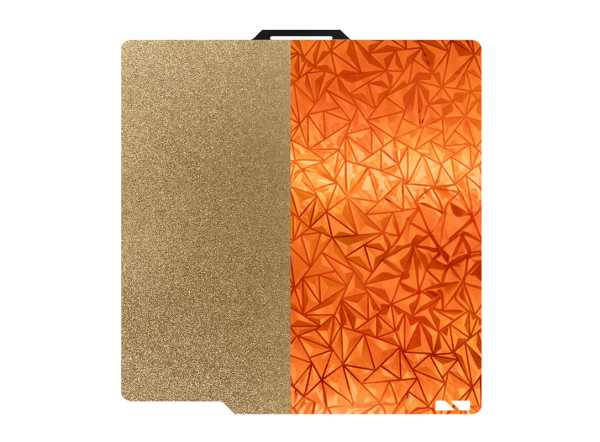

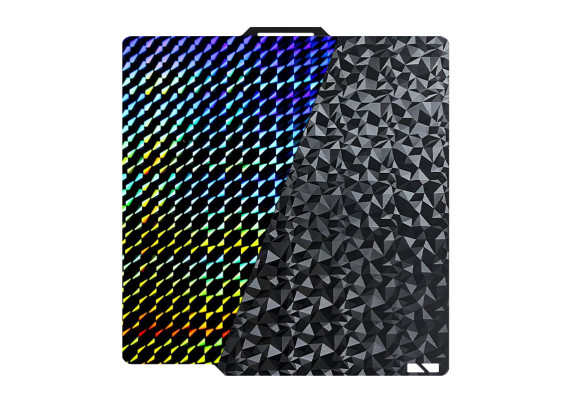

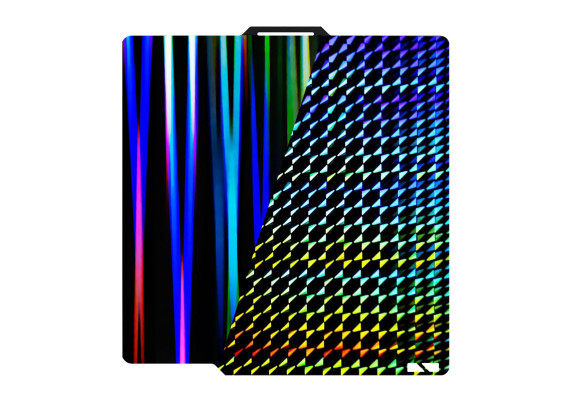

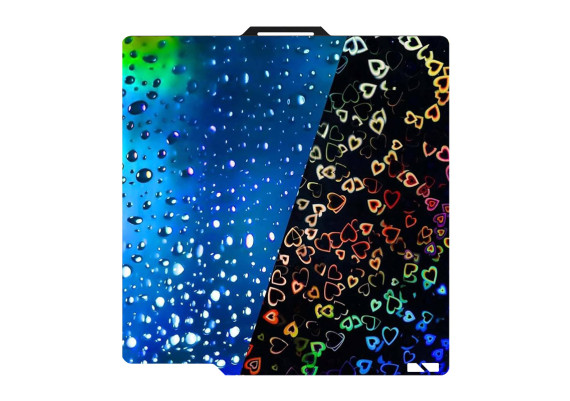

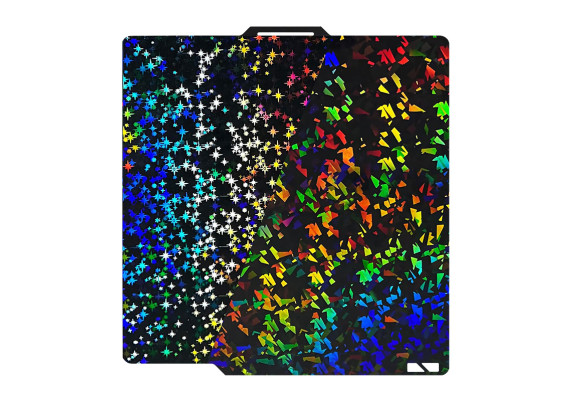

Plateau de transfert à effets holographique
Pour des impressions de qualités et aux bonnes dimensions !
Filament de nettoyage

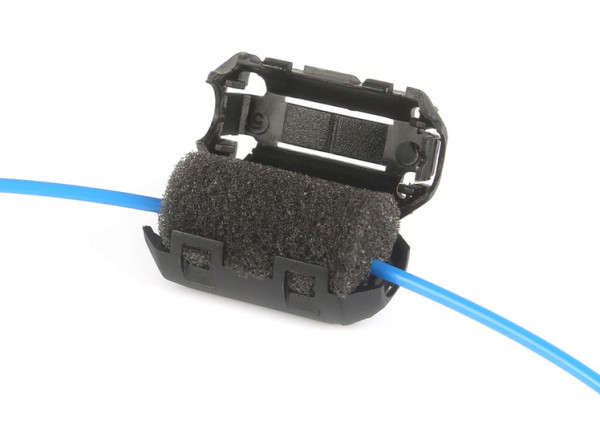

Filtre anti-poussière

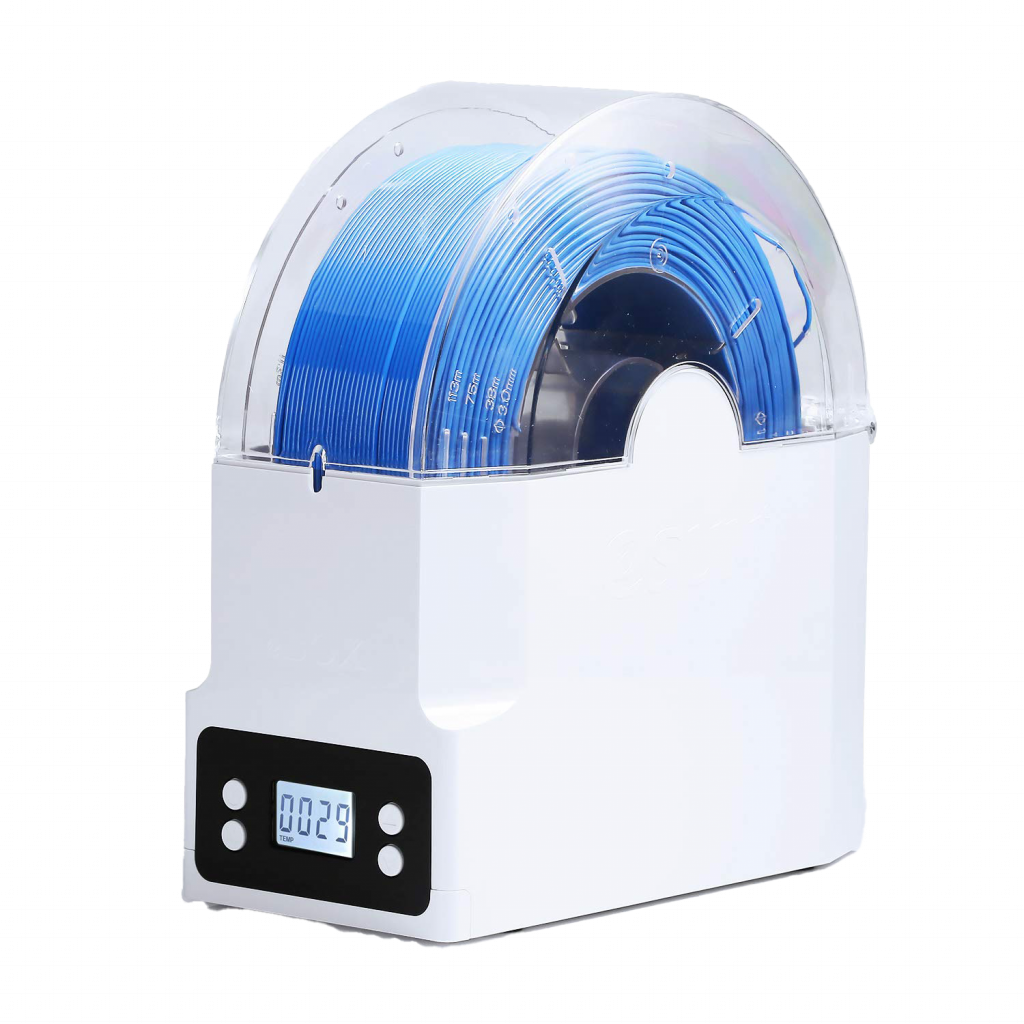

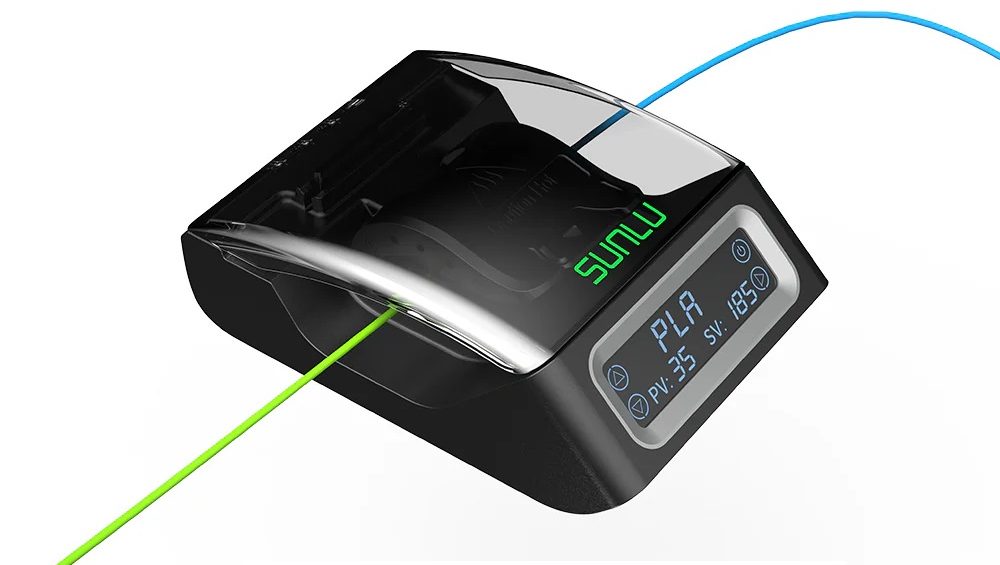

Boite de stockage

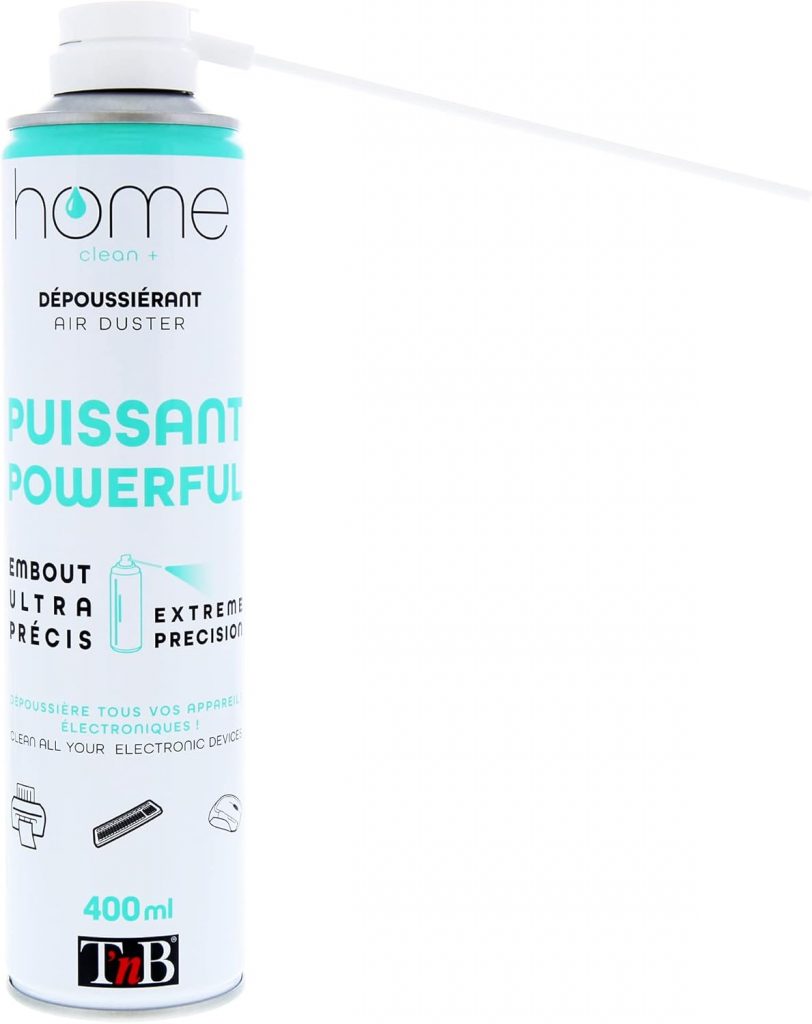

Aérosol Dépoussiérant

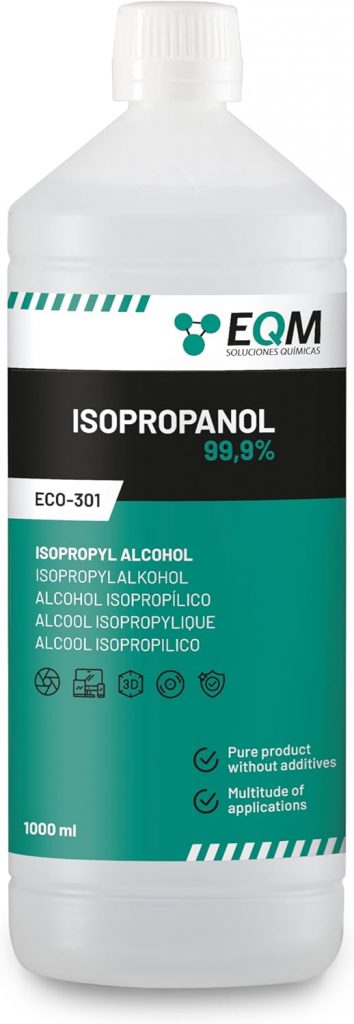

Alcool Isopropylique
Les outils

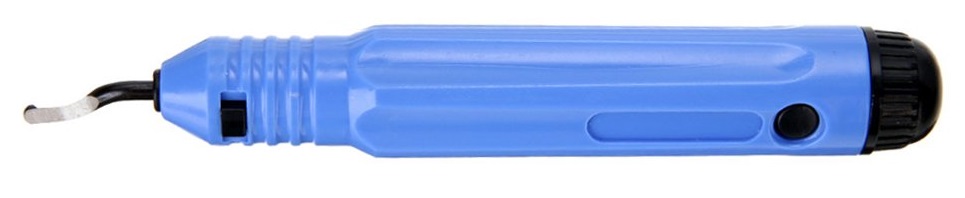

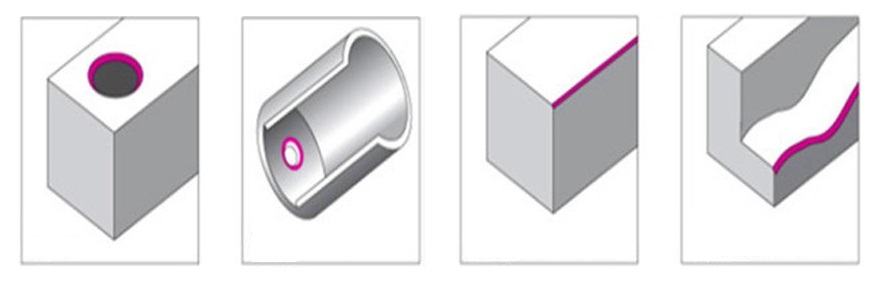

Ebavureur
Acier / aluminium / cuivre / plastique

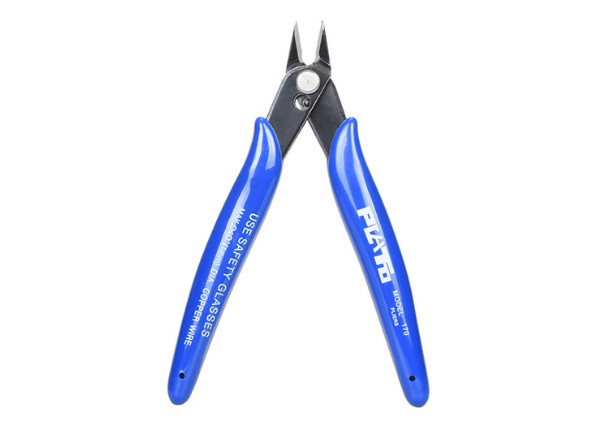

Pince coupante

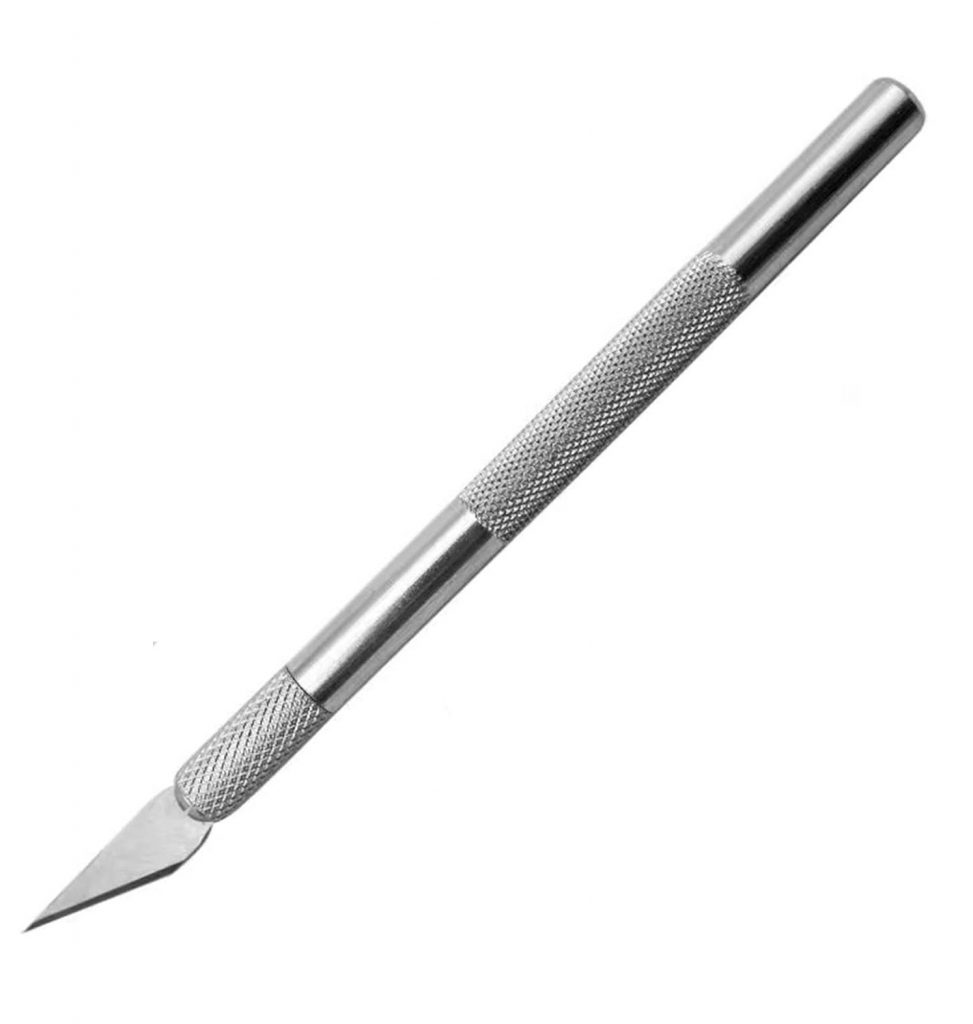

Scalpel de précision

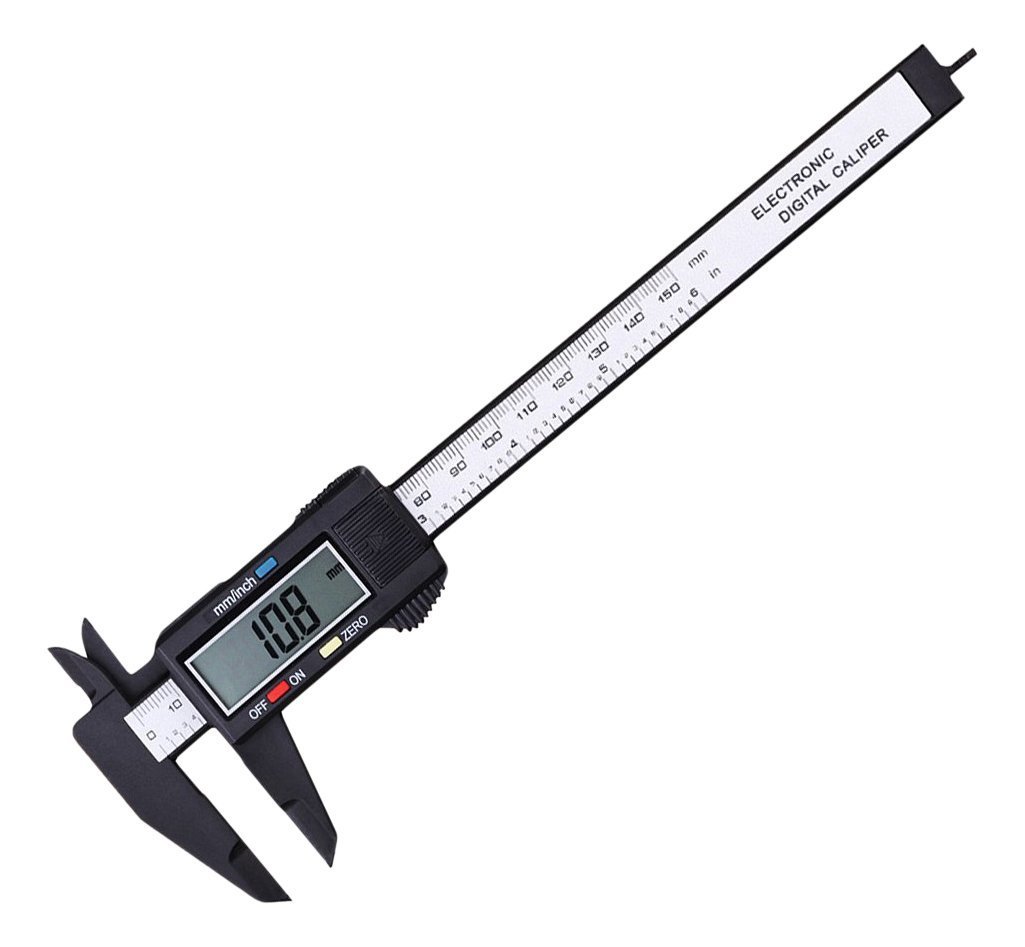

Pied à Coulisse

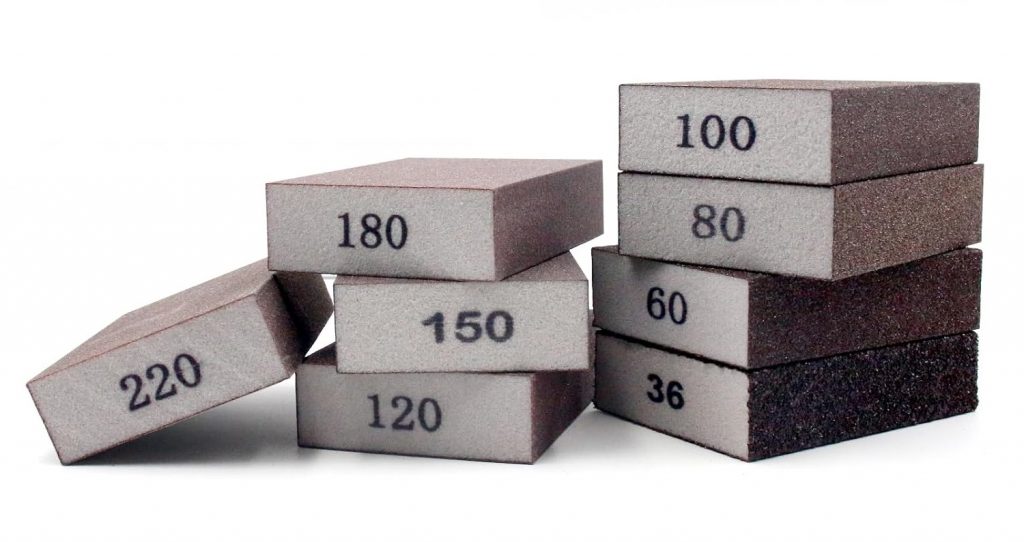

Eponge de Ponçage

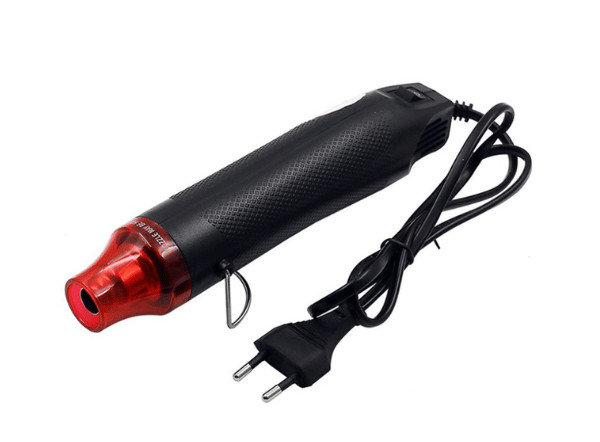

Pistolet chauffant
Trouver le juste équilibre entre vitesse d’impression et résolution
Une bonne résolution d’impression 3D qui équilibre la qualité d’impression, les détails et la vitesse se situe entre 50 et 200 microns (0,05 à 0,2 mm).
mm/s est la vitesse d’impression ( Millimètres par seconde )

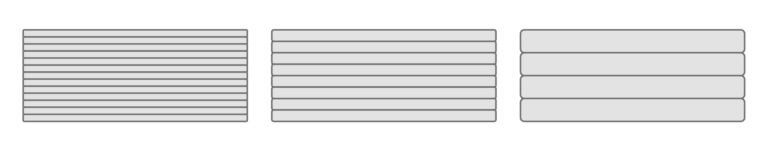

Résolution Z : épaisseur de couches
Plus la couche est fine, plus la résolution est élevée, ce qui permet d’obtenir des détails plus fins et des surfaces plus lisses sur l’objet final
Plus les couches sont fines, plus l’impression prend du temps et les risques d’erreurs sont plus élevés
Une épaisseur de couche moyenne donne un bon équilibre entre la finition de surface et la résistance.
Les imprimantes 3D FDM ont une résolution d’impression qui varie de 50 à 300 microns suivant Z. Dans le plan XY, cette résolution est de l’ordre de 200 microns. La précision de votre imprimante 3D repose le positionnement des axes X et Y, qui définit la précision horizontale l’épaisseur des couches, mesurée en microns ( plus le nombre est petit, plus laa résolution est élevée et plus de détails peuvent être imprimés ), déterminant la précision verticale.

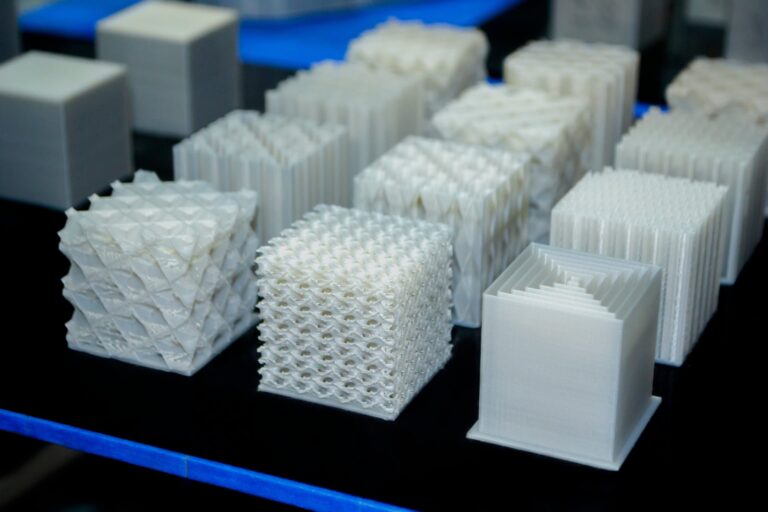

Remplissage en abeille
en gi roide
en grille

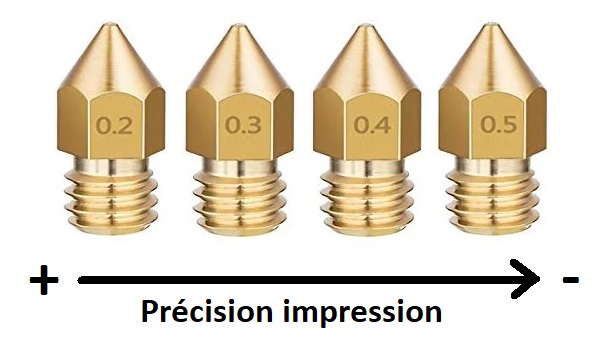

Diamètre buse ( Nozzle )
Le diamètre de la buse détermine l’épaisseur minimale du filament qui peut être extrudé
Plus fine = impression plus longue = plus précise = plus de détailles
Plus épaisse = impression plus rapide = moins précise = moins de détailles

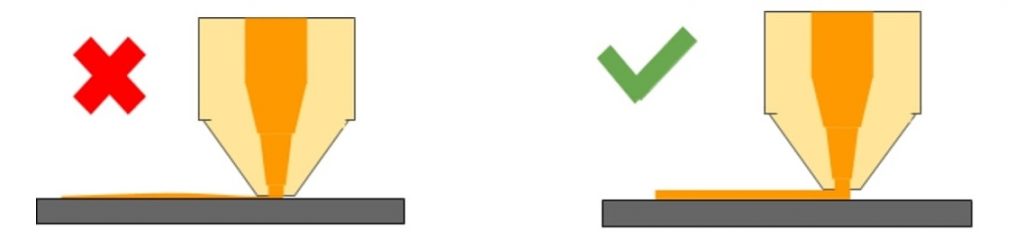

Niveler le plateau d’impression : assurez-vous que le plateau d’impression est de niveau et à la bonne distance de la buse.
Absorbeurs de chocs

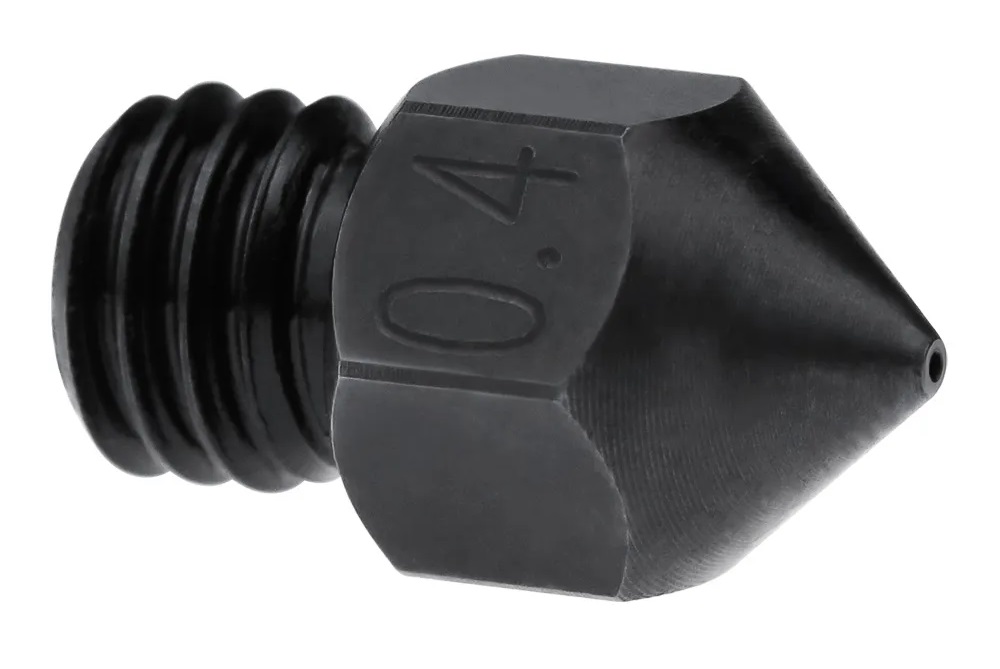

Buse en acier trempé

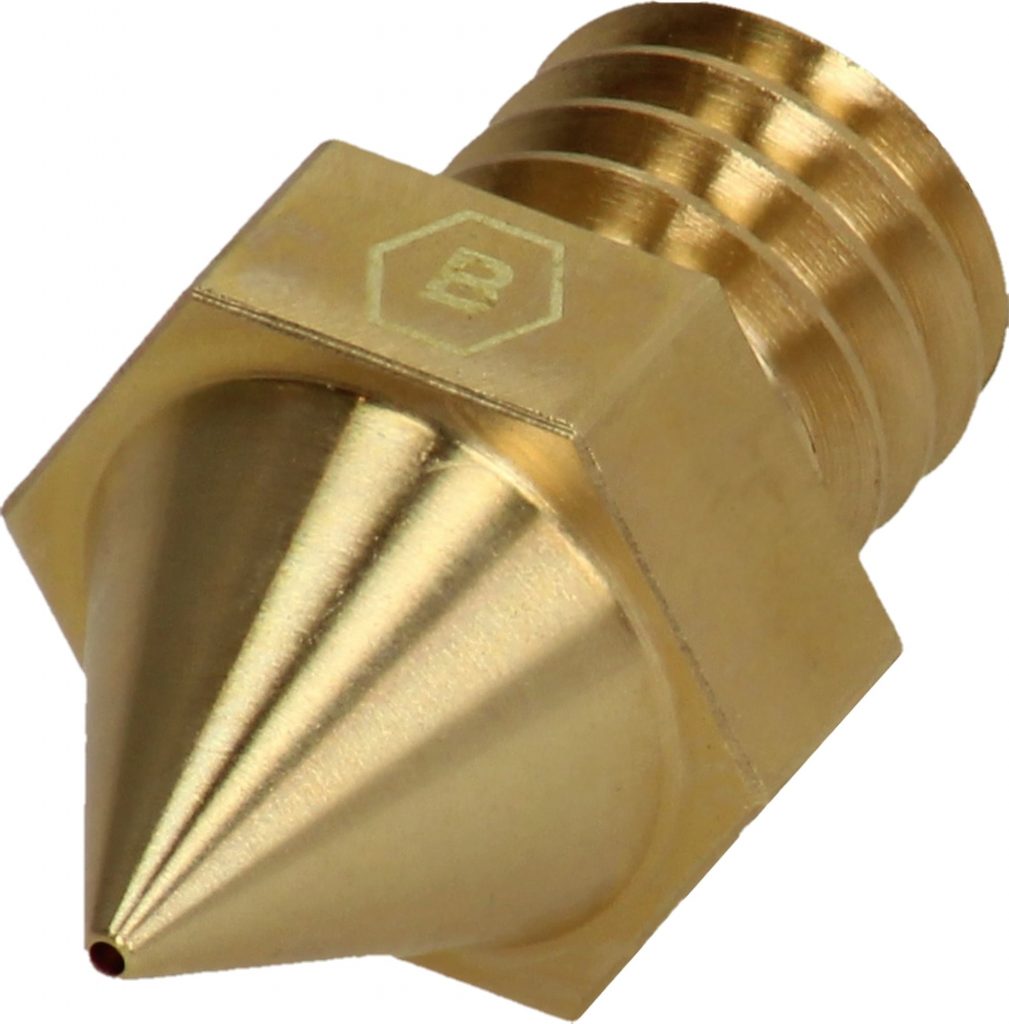

Buse en laiton

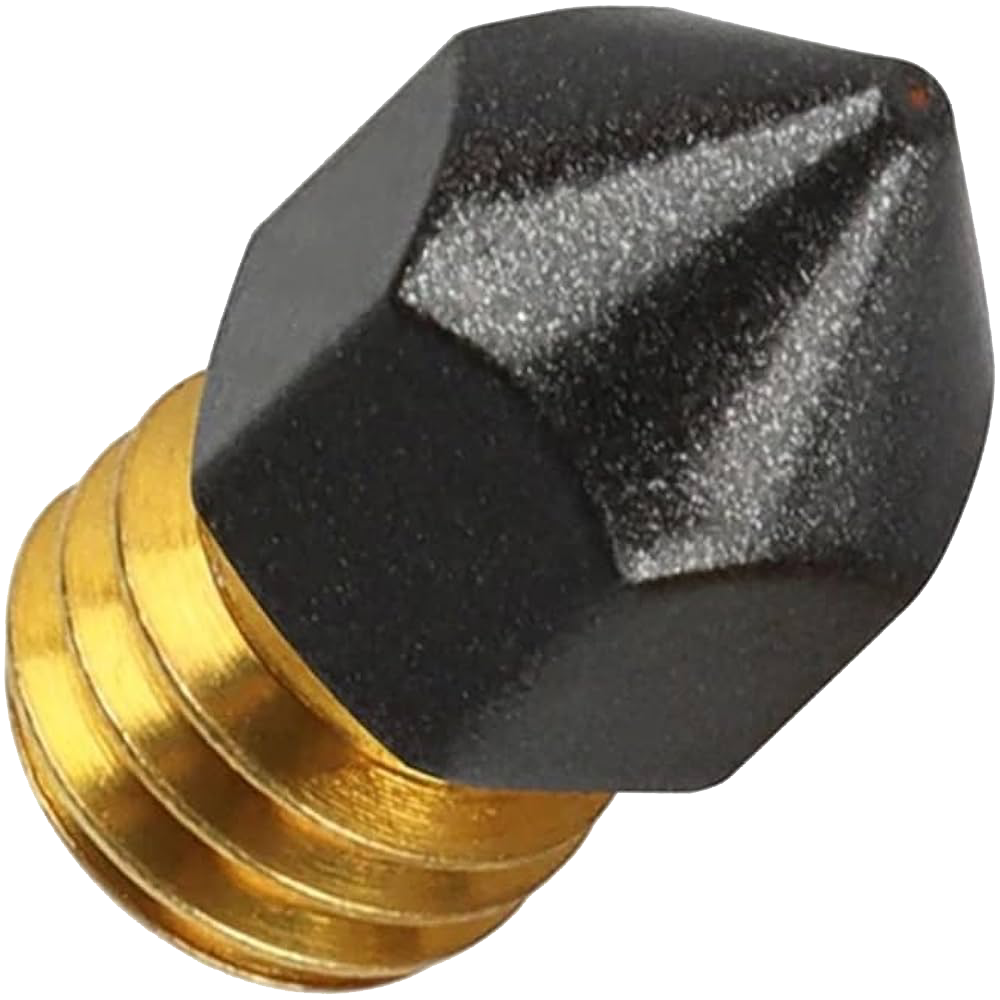

Buse en laiton plaqué
Buse en acier inoxydable

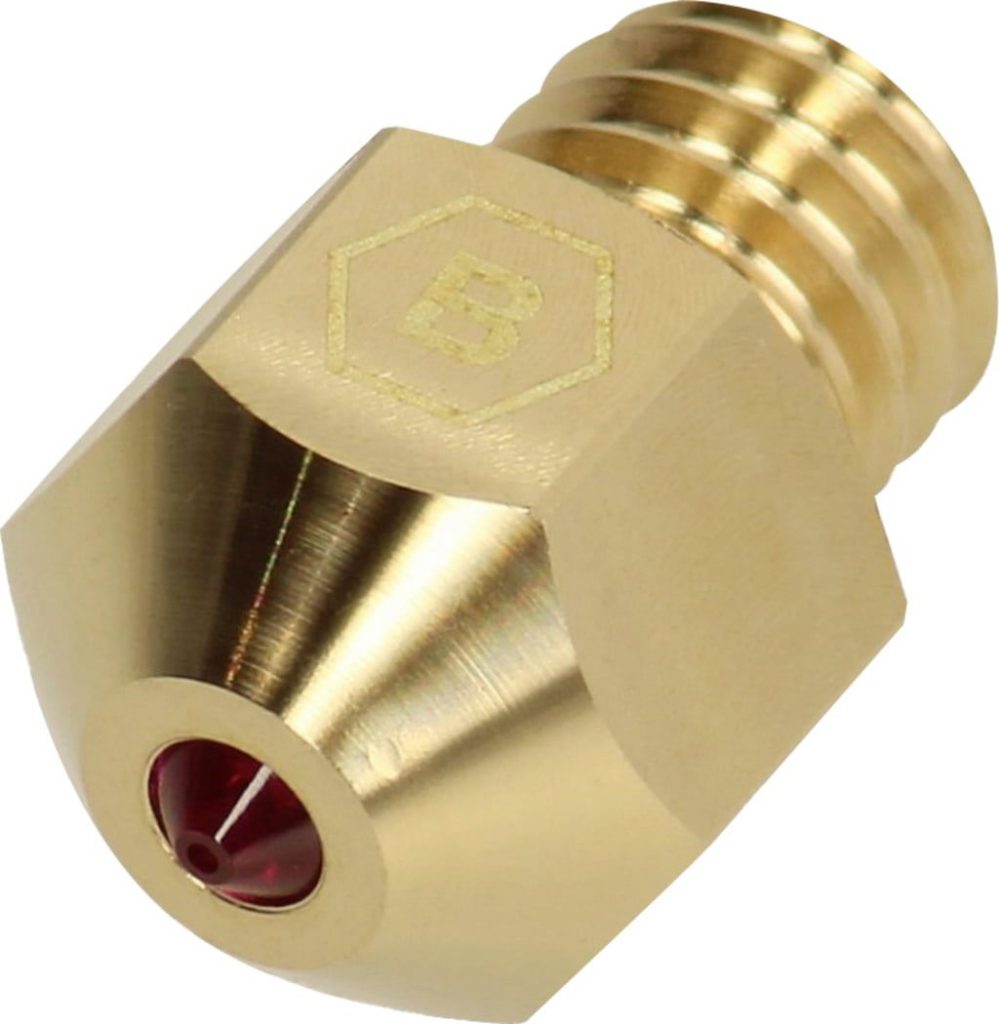

Buses à rubis

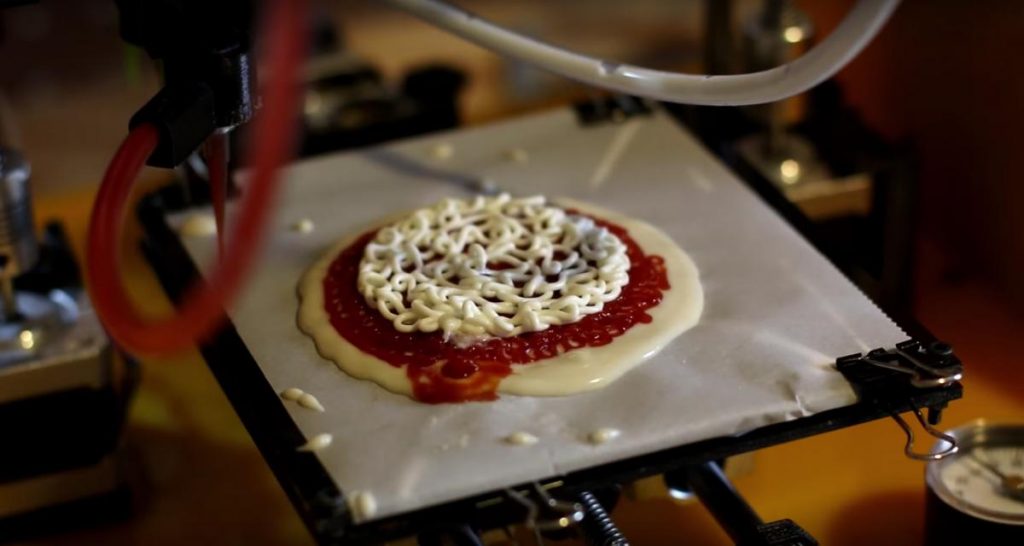

Imprimer des organes !

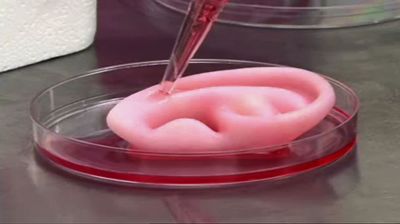

Des ingénieurs en biotechnologie de l’université Cornell sont aussi parvenus à créer une oreille fonctionnelle

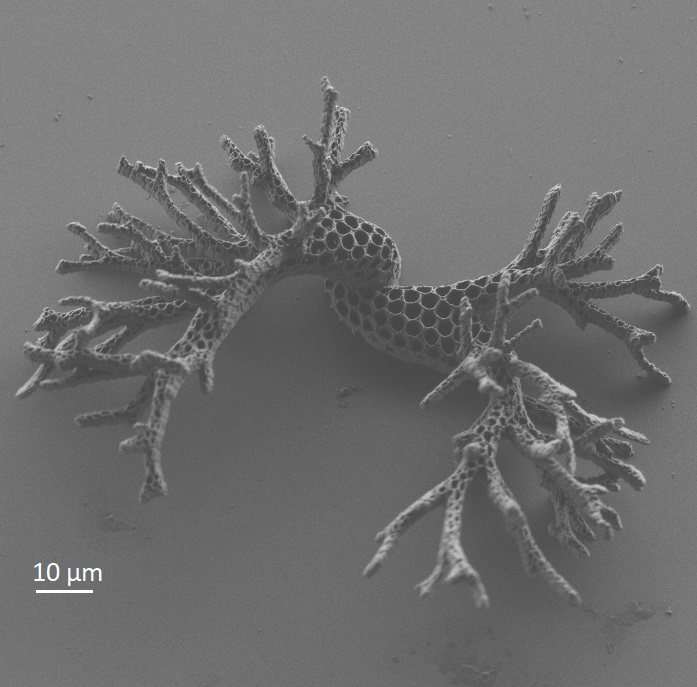

Microlight3D
Les machines de micro-impression produisent des objets 3D dans n’importe quelle forme géométrique souhaitée, sans limite de complexité, avec une résolution d’impression 100 fois plus fine qu’un cheveu. Ces micro-pièces sont utilisées pour la micro-optique, la microfluidique, la micro-robotique, la micro-mécanique, les métamatériaux ou encore la biologie cellulaire.
- Laisser refroidir ses impressions pour éviter la casse.
- Attendre avant d’ouvrir la porte que les nanoparticules se stabilisent et limiter son risque d’exposition
- les températures doivent être ajustées en fonction du type de filament utilisé, de la taille et de la complexité de la pièce, de la vitesse d’impression, et de l’environnement d’impression.
l’utilisation d’un adhésif tel que de la laque ou de la colle pour maintenir la pièce en place peut améliorer l’adhérence entre la pièce et le plateau d’impression. Cela permet de réduire les risques de Warping en empêchant la pièce de se décoller pendant l’impression.
- Assurez-vous que le plateau chauffant est bien calibré et uniformément chauffé pour une meilleure adhérence
Le plus petit élément imprimable d’un modèle 3D est déterminé par le diamètre de la buse et les moteurs utilisés par l’imprimante 3D.
Le plus petit élément imprimable d’un modèle 3D est déterminé par le diamètre de la buse et les moteurs utilisés par l’imprimante 3D.
En raison du processus de fabrication, le matériau extrudé doit être façonné en une pièce suffisamment grande pour que le matériau puisse se solidifier en conservant sa forme initiale.
Photogrammétrie
Déterminer la forme, la dimension et situation d’un objet dans l’espace à partir de photos.
Scan 3D Lidar
- Exporter une image vectoriel au format SVG
Un fichier SVG ( Scalable Vector Graphics )
Un graphique vectoriel adaptable qui peut être mis à l’échelle de n’importe quelle résolution.
- Extruder SVG avec fusion 360 sur votre support
- Exporter en STL
- Importer dans le slicer
Dégraisser son plateau à froid
Spatule pour décoller ses impressions
cale de 0.1 mm pour calibrer sa buse
Pinces pour retirer les supports
Limes pour poncer
colle pvc, glue en gel, cutter à maquette, mini chalumeau

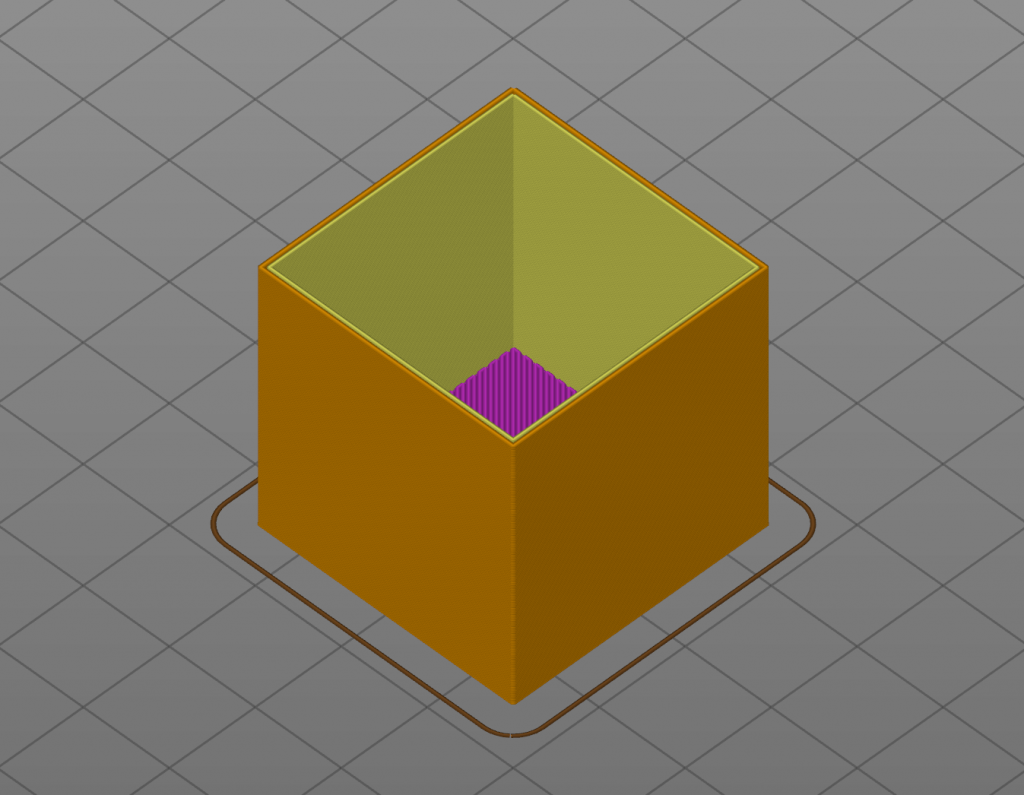

Le slicer se charge de préparer l’impression 3D en fonction des capacités techniques de votre imprimante 3D.

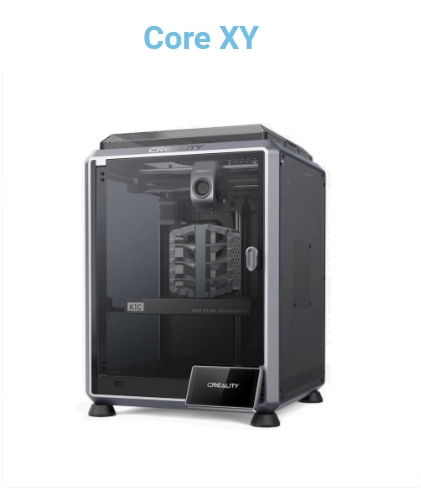

Direct drive Hotend core xy ios
imprimante en capacité d’imprimer du PETG.

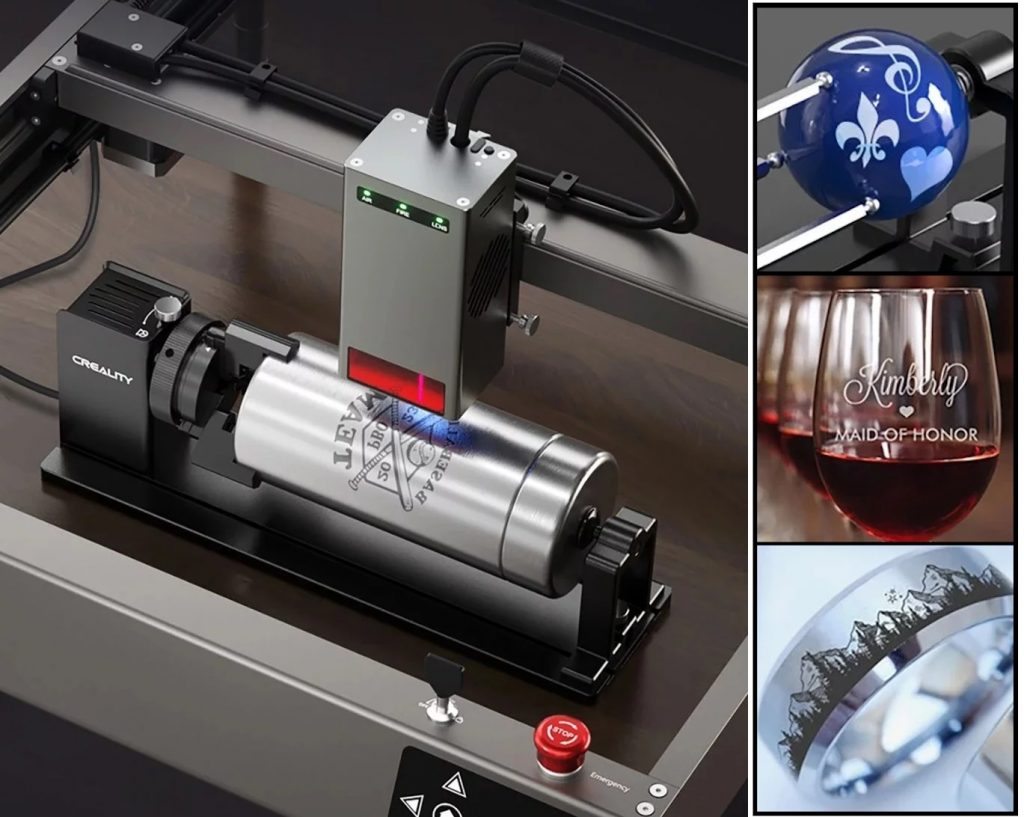

Creality Rotary Kit Pro

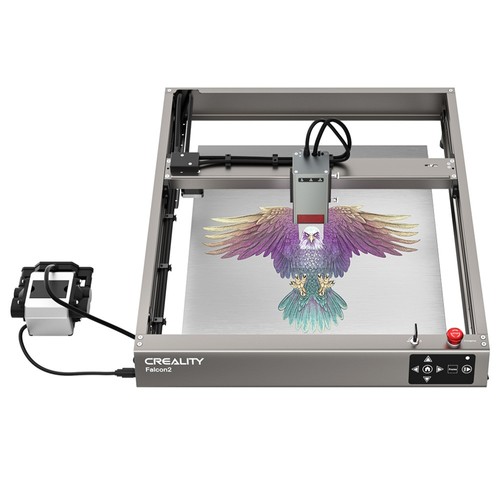

Graveur Laser Creality Falcon 2 22W

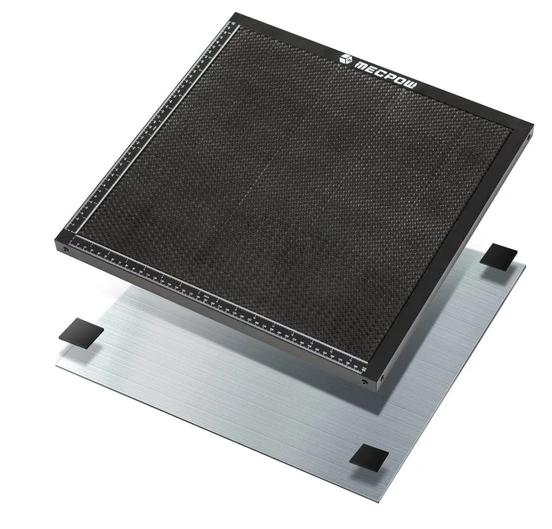

Panneaux laser en nid d'abeille

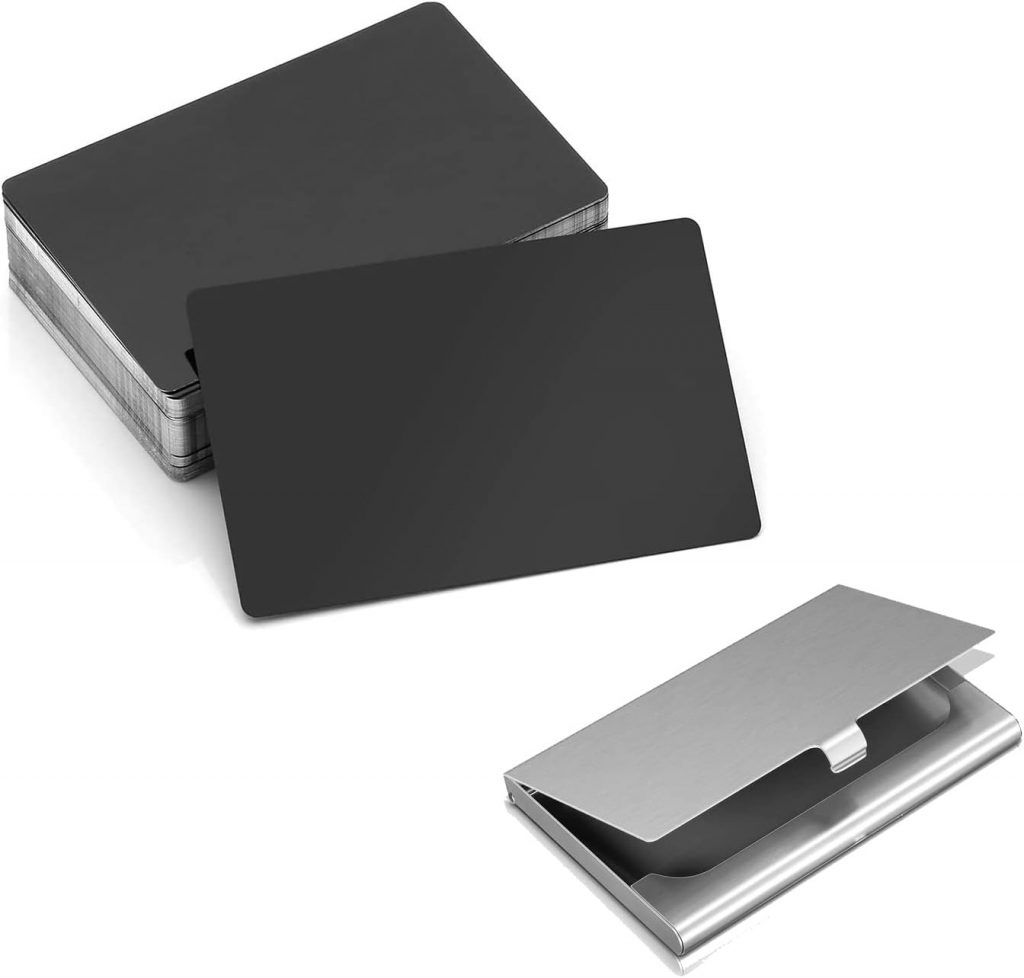

Cartes de visite Aluminium
